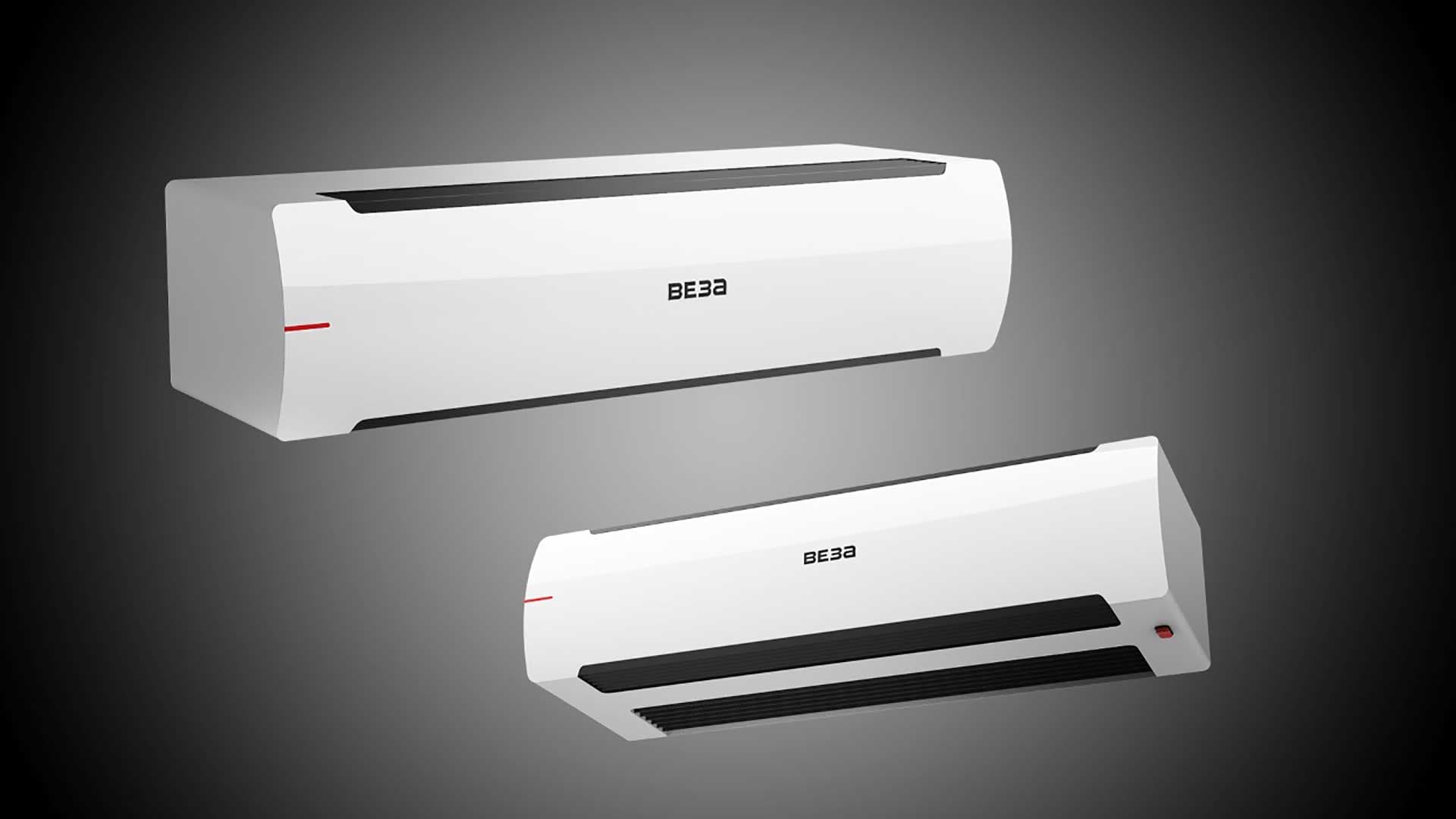

Тепловая завеса «Веза»

Разработка концепт-дизайна воздушной тепловой завесы

Этап #1 Постановка задачи

Воздушная тепловая завеса — незаменимая штука зимой и в холодную погоду вообще: её подвешивают над входом в помещение, и в тот момент, когда открывается дверь на улицу, она мощным воздушным потоком отсекает идущий оттуда ледяной воздух.

Примерно так выглядит обычная тепловая завеса. Эта размещается над воротами

Состав типовой завесы — металлический корпус, вентилятор с двигателем, теплообменный блок (или блок ТЭНов) и автоматика. Внешние элементы — кнопки управления (или вывод для проводного пульта управления) и решётка входного отверстия для воздуха.

Разрабатываем дизайн линейки из завес, отличающихся друг от друга длиной — от 1 метра до 2. В качестве основы берём завесу длиной в полтора метра.

Все модели из линейки могут быть: влагозащищёнными, без нагрева, с электрическим нагревом или с водяным и т.д., то есть их «начинка» будет разнообразной, в том числе и по габаритам. Но корпус в то же время нужно сделать таким, чтобы в нём умещались компоненты для любой модификации.

Завесы других производителей представляют собой по большей части короба из перфорированного металла, но есть и интересные решения:

Этап #2 Эскизирование

Завеса может устанавливаться как горизонтально, так и вертикально (в последнем случае она монтируется к стене или устанавливается как колонна). Цвета — любые нейтральные (но в то же время допускается и чёрный). Забор воздуха может осуществляться как сверху, так и спереди.

Черновики — немного ручных набросков:

Переходим к цифровым:

Чистовики. На одном из них — все три размера линейки:

Иногда заказчик не может выбрать из всех представленных один вариант: он берёт несколько и показывает, что нужно взять от каждого из них. На этот раз нам предстоит сделать микс из трёх версий. Вот они:

Правки: нужно немного по-другому расположить решётки — сейчаc выдув воздуха смещён назад.

Нужно также показать, как будут выглядеть отверстия.

— Это уже второй наш проект для компании «Веза» по разработке дизайна теплового оборудования. Первый вот.

С поставленной задачей мы справились. Разработанный нами дизайн отличал воздушные завесы «Везы» от конкурентных аналогов, был легко реализуем на мощностях клиента, предусматривал использование доступных технологий . Сейчас заказчик занимается запуском массового производства. Ждём первых серийных образцов.

Евгений Аракас,
руководитель проекта
