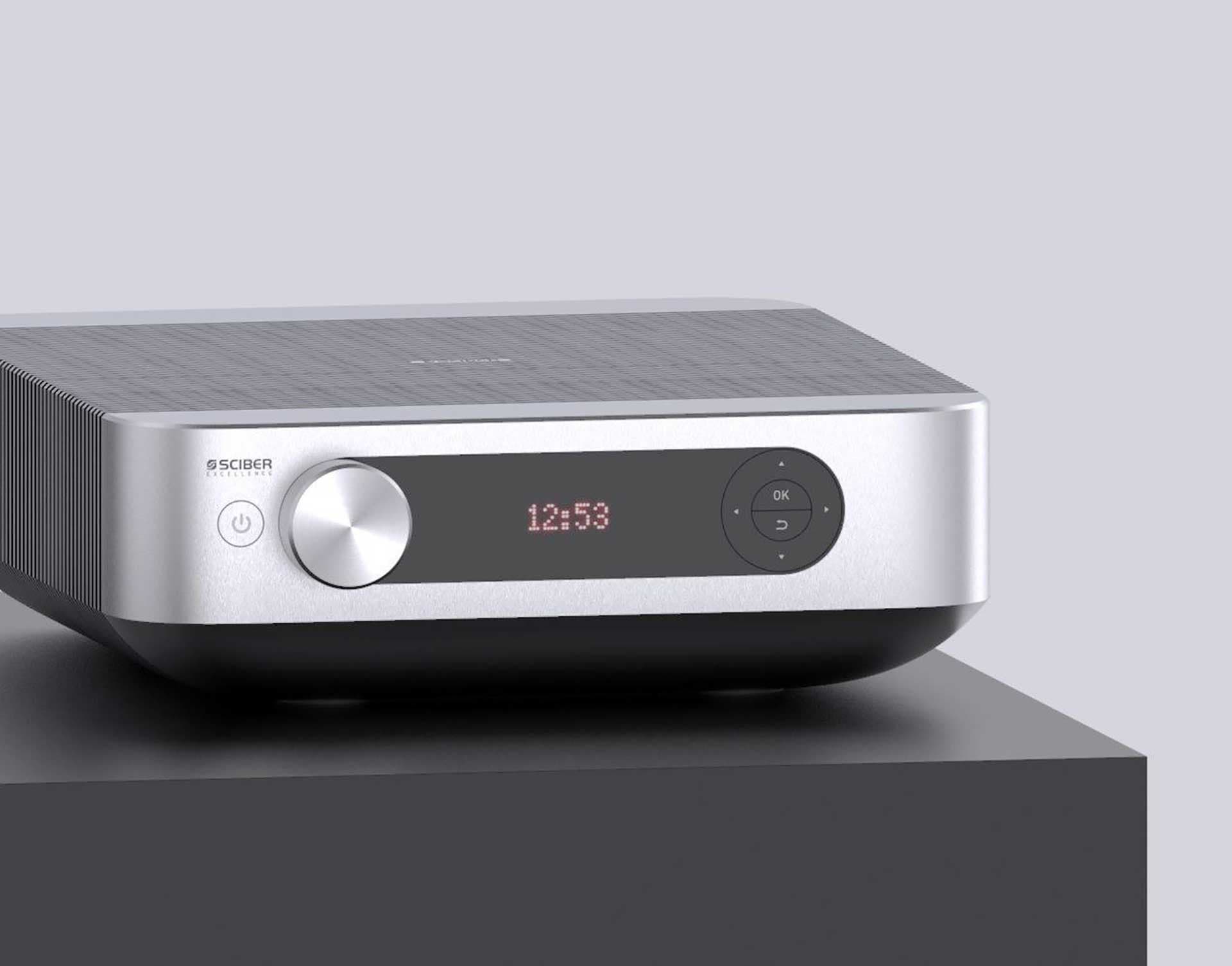

Усилитель звука Sciber Excell

Концепт-дизайн корпуса усилителя класса hi-end

Этап #1 Постановка задачи

Наш следующий проект — усилитель супер hi-end класса, несерийный продукт, который будет производиться только на заказ.

Это полноформатный усилитель, его габариты — примерно 435x400x180 мм (размеры можно немного изменить в процессе разработки). Одно из основных требований — у корпуса должно иметься внешнее оребрение для отвода 600 Вт тепла, которое будет выделяться в процессе его работы.

Так выглядит усилитель hi-end. Модель другого производителя

На лицевой панели расположены кнопка включения, регулятор громкости, три светодиода — «Вкл./Выкл.», «Клиппинг», индикации работы устройства в режиме «Класс А». Нужны также светодиод-дисплей или светодиодные полоски индикации уровня и ИК-ресивер для пульта дистанционного управления.

На задней панели много разъёмов: для подключения провода питания, два входа RCA, два входа XLR для режима стерео, пять выходов типа Banana — тоже для режима стерео, Jack 3.5 mm female-Pwr Ctrl и переключатель источника входа (RCA/XLR).

Примерное расположение разъёмов будущего усилителя

Для устойчивости корпуса необходимы «ножки».

А есть ли какие-то тенденции в дизайне усилителей hi-end? Давайте посмотрим.

Как видно, дизайн у конкурентов в основном консервативен и минималистичен — лаконичнее некуда. Но попадаются и совсем оригинальные экземпляры.

К слову, в разряд конкурентной продукции попадают усилители стоимостью от 500 000 рублей.

Этап #2 Разработка дизайна корпуса. Эскизирование

Верхнюю крышку усилителя лучше сделать плоской — на усилитель может устанавливаться и другое оборудование, например, CD-проигрыватель или что-то вроде.

Самое главное: если усилитель — hi-end (это значит очень низкое искажение звука и очень хорошая мощность), то дизайн корпуса должен соответствовать высокому калссу.

Материал — разумеется, никакого пластика даже не рассматривается. Только металл, только алюминий.

Выбирайте — черновые эскизы:

Уже не наброски:

Оставшиеся после первого отсева эскизы:

А это — «финалист»:

И немного рендеров:

Этап #3 3D-моделирование

Модель. Разъёмов на задней крышке много — нужно предусмотреть между ними достаточное расстояние, чтобы пользователю было удобно подключать аппаратуру.

Рендеры:
