Пульт управления роботом
Промышленное оборудованиепульт управленияпульт

Пульт управления роботом

Дизайн и конструкция пульта управления роботом — от задачи до опытного образца

Этап #1 Постановка задачи

Проект сложный — непростая эргономика и экстремальные условия эксплуатации требуют детальнейшего изучения всех деталей проекта. Начнём с базового образца:

Пульт управления роботом, базовый образец заказчика с двумя джойстиками, цифровым индикатором и кнопками Стоп и Старт.

Этап #2 Эскизирование

Пульт управления роботом, эскизы десяти вариантов корпуса с двумя джойстиками и кнопкой аварийной остановки.
  • Пульт управления роботом, эскиз корпуса из трех секций с дисплеем и кнопкой аварийной остановки по центру.
  • Пульт управления роботом, эскиз плоского корпуса с зеленой подсветкой по контуру и рядами кнопок над джойстиками.
  • Пульт управления роботом, эскиз корпуса в желто-черной окраске с приподнятой центральной панелью и дисплеем.
  • Пульт управления роботом Demorobot, эскиз корпуса со светло-зеленой лицевой панелью и надписью STOP.
  • Пульт управления роботом, эскиз черного корпуса с зеленой полосой подсветки на боковой грани.
  • Пульт управления роботом, эскиз серого корпуса с утопленными площадками под джойстики и центральной панелью.

Этап #3 3D-моделирование и визуализация

Пульт управления роботом Demorobot, визуализация 3D-модели спереди с двумя джойстиками и зеленой подсветкой.
  • Пульт управления роботом Demorobot, визуализация 3D-модели с плечевым упором для работы оператора на весу.
  • Пульт управления роботом Demorobot, визуализация 3D-модели в ракурсе три четверти с дисплеем и кнопкой аварийной остановки.
  • Пульт управления роботом Demorobot, визуализация 3D-модели сверху с маркировкой осей джойстиков и цифровым дисплеем.
  • Пульт управления роботом Demorobot, визуализация 3D-модели сбоку с логотипом на центральной секции корпуса.
  • Пульт управления роботом Demorobot, визуализация 3D-модели снизу с отсеком под аккумуляторный блок.
  • Пульт управления роботом Demorobot, визуализация 3D-модели, крупный план джойстика и боковой грани корпуса.

Этап #4 CAD-моделирование и конструкторская документация

Корпус пульта управления роботом, конструкторская модель нижней части с разрезами, размерами и спецификацией деталей.
  • Аккумуляторный блок пульта управления роботом, чертеж с разрезом, размерами и спецификацией деталей для прототипа.
  • Пульт управления роботом, сборочный чертеж верхней панели с джойстиками, разрезами и спецификацией комплектующих.
  • Пульт управления роботом, конструкторская модель общей сборки корпуса с видами, разрезами и спецификацией.

Этап #5 Опытный образец

  • Корпус пульта управления роботом, опытный образец с отверстиями под джойстик, кнопки и дисплей на лицевой панели.
  • Пульт управления роботом Demorobot, опытный образец: верхняя крышка корпуса из зеленой пластмассы с отверстиями под джойстики и дисплей.
  • Пульт управления роботом Demorobot, опытный образец с наклеенной пленочной панелью: дисплей, кнопочная клавиатура и кнопка STOP.
  • Пульт управления роботом Demorobot, опытный образец: левая панель с маркировкой осей джойстика и кнопками регулировки режимов.
  • Пульт управления роботом Demorobot, опытный образец: вид спереди на корпус с логотипом на зеленой крышке и серым основанием.
  • Пульт управления роботом Demorobot, опытный образец: нижняя часть корпуса из серой пластмассы с посадочным местом и крепежом.

Этап #6 Производство. Тестовая партия

  • Корпус пульта управления роботом Demorobot, тестовая партия: верхняя крышка с маскировкой отверстий перед покраской.
  • Корпус пульта управления роботом Demorobot, тестовая партия: внутренняя сторона крышки с бобышками и ребрами, отверстия закрыты маскировкой.
  • Корпус пульта управления роботом Demorobot, тестовая партия на производстве: серая деталь корпуса, вид сбоку.
  • Корпус пульта управления роботом Demorobot, тестовая партия на производстве: верхняя крышка из серой пластмассы, вид спереди.

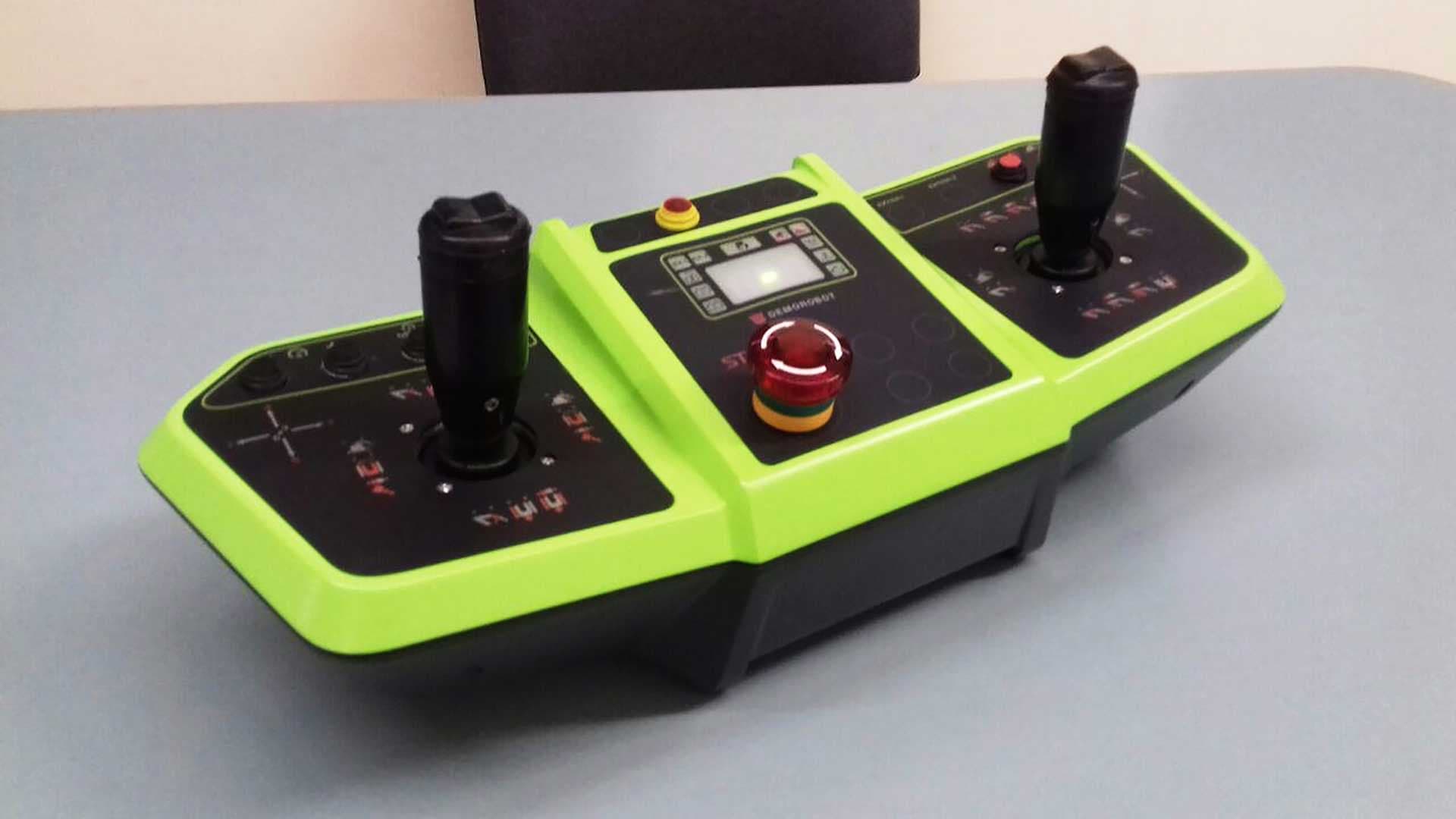

Пульт управления роботом Demorobot в сборе: два джойстика, дисплей, кнопка аварийной остановки, зеленая крышка на сером корпусе.
Портрет эксперта, комментирующего проект переключателя скважин ОЗНА и роль дизайна при выходе на зарубежные рынки.

— Примечательно в проекте то, что мы (да что там мы — я!) ошиблись в оценке стоимости производства опытного образца. Реальная стоимость оказалась примерно в два раза дороже, чем было озвучено заказчику. Да, мы компенсировали клиенту незапланированные затраты (125 тыс. рублей) из своего кармана.

Это показательная история на самом деле: мы часто слышим от клиентов вопрос, мол, а что будет, если цена производства окажется выше, чем при первой оценке? Кто несёт ответственность?

А для того, чтобы вы могли быстро оценить будущие затраты на производство корпуса, рекомендую изучить вот эту нашу статью. В ней приведены примеры разных технологий производства и стоимость изготовленных по этим технологиям корпусов.

Андрей Востриков,
руководитель.
ФОРМЛАБ, специалисты по корпусам

Деталь пластмассового корпуса, изготовленная на производстве, пример к статье об оценке стоимости производства корпусов.

Как оценить стоимость производства?

Чтобы вы могли быстро оценить будущие затраты на производство корпуса, рекомендую изучить вот эту нашу статью. В ней приведены примеры разных технологий производства и стоимость изготовленных по этим технологиям корпусов.
