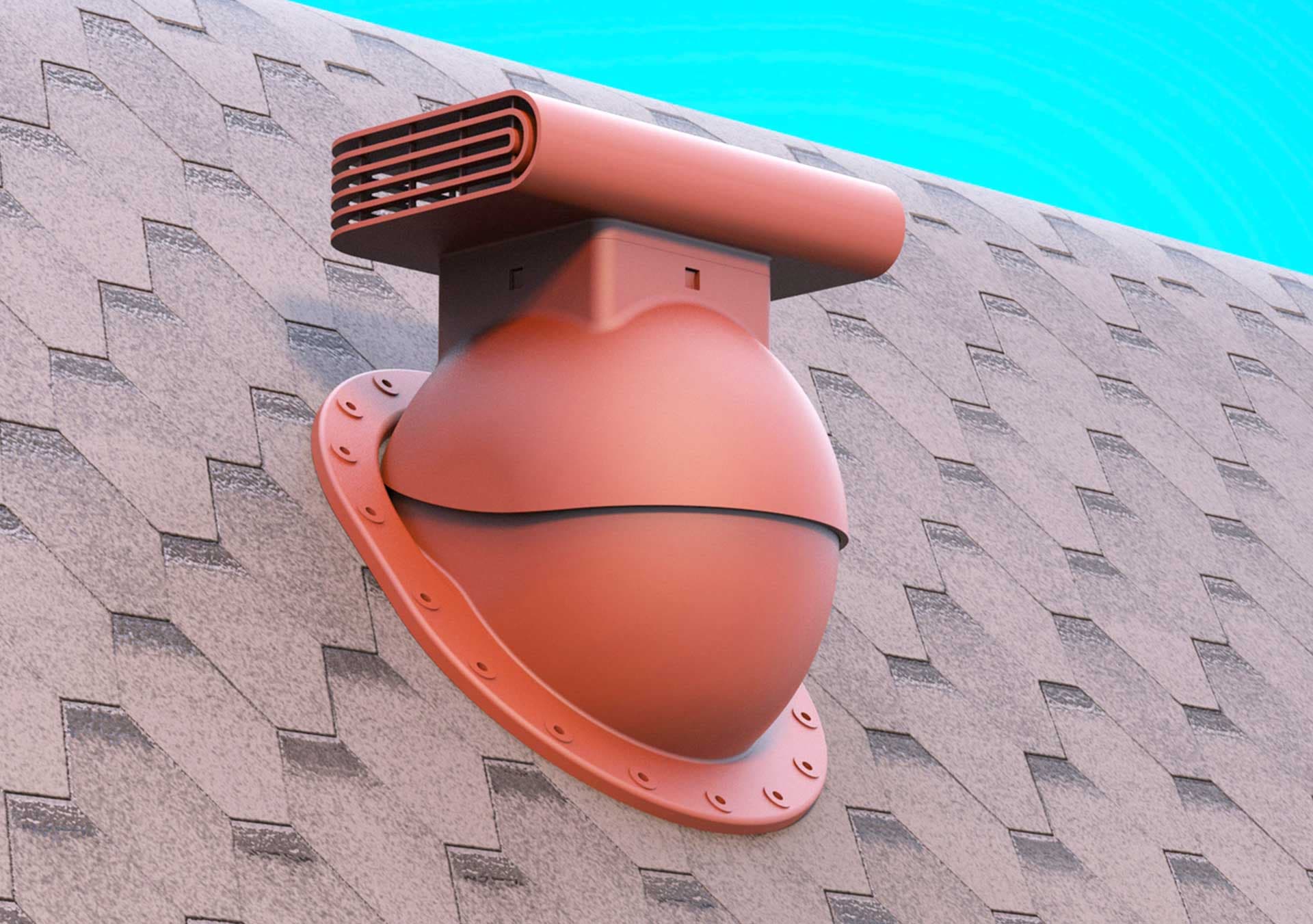

Система кровельной вентиляции Döcke
Строительствосистема вентиляции

Система кровельной вентиляции Döcke

Дизайн элементов системы — аэратора и кровельного выхода

Этап #1 Постановка задачи

Делаем дизайн кровельных аксессуаров. Это два кровельных точечных вентиля (КТВ, они же — аэраторы) — большой производительности и малой, — плюс два вида вентиляционного выхода: без утеплителя («Труба») и с ним («Труба Плюс»).

Вентиль высокой производительности устанавливается на кровли с углом наклона 10÷50°. Состоит из оголовка и основания. Если оголовки одинаковы для всех видов кровель, то основания различаются в зависимости от места и особенностей монтажа (всего их три типа).

КТВ должен иметь возможность сопряжения с внутренней системой вентиляции дома через адаптеры Ø100 и Ø125 мм. Требования относительно конструкции — исключить возможность попадания большого количества снега и дождя в отверстие под КТВ, а также закрыть вход внутрь вентиля пчёлам.

Дополнительные требования — не более двух пресс-форм для изготовления оголовка, сборка без использования инструментов (ну или хотя бы с их минимальным набором).

Для КТВ с малой производительностью ребования, в принципе, те же, но при изготовлении допускается использование только одной пресс-формы.

Кстати, а что продают на рынке вентиляционных систем?

  • Кровельный аэратор из пластмассы с решеткой и плоским фартуком, аналог с рынка в обзоре при постановке задачи для системы вентиляции Döcke.
  • Кровельный аэратор, смонтированный на крыше из битумной черепицы, пример рыночного решения в обзоре аналогов для Döcke.
  • Металлический кровельный аэратор с плоским фартуком, аналог из обзора рынка для системы кровельной вентиляции Döcke.
  • Поврежденный коньковый аэратор на кровле из гибкой черепицы, пример проблем существующих решений при постановке задачи Döcke.
  • Схема движения воздуха через коньковый аэратор и подкровельное пространство, принцип кровельной вентиляции в обзоре для Döcke.
  • Коньковый аэратор из пластмассы для мягкой кровли, аналог с рынка в обзоре при постановке задачи для системы вентиляции Döcke.
  • Вентилируемый конек с перфорированной металлической лентой под коньковой черепицей, рыночный аналог для системы вентиляции Döcke.
  • Кровельный аэратор под профиль волнистой черепицы с решеткой и проходным фартуком, аналог с рынка в обзоре для Döcke.
  • Пластиковый кровельный аэратор с ребристым фартуком, смонтированный на мягкой кровле, аналог в обзоре рынка для Döcke.
  • Точечный кровельный аэратор из пластмассы с жалюзийной решеткой и плоским фартуком, аналог с рынка при постановке задачи для Döcke.
  • Турбодефлектор из окрашенного металла на черепичной кровле, рыночный аналог в обзоре для системы кровельной вентиляции Döcke.
  • Турбодефлектор в разрезе с крыльчаткой и лопастями ротора, устройство рыночного аналога в обзоре при постановке задачи для Döcke.
  • Вентиляционный выход для плоской кровли с колпаком и круглым фланцем, аналог с рынка при постановке задачи для системы Döcke.
  • Вентиляционный выход с оголовком и проходным элементом для мягкой кровли, аналог из обзора рынка для системы вентиляции Döcke.
  • Вентиляционный выход с оголовком на полукруглом коньковом элементе из пластмассы, рыночный аналог в обзоре для Döcke.
  • Дефлектор с двумя раструбами на круглом фланце для плоской кровли, аналог с рынка в обзоре при постановке задачи для Döcke.
  • Коньковый аэратор из пластмассы под полукруглую коньковую черепицу, аналог с рынка в обзоре для системы вентиляции Döcke.
  • Крышный вентилятор с осевой крыльчаткой, защитной сеткой и колпаком, рыночный аналог в обзоре при постановке задачи для Döcke.
  • Оголовок вентиляционной трубы из металла с многоярусными кольцами, аналог с рынка в обзоре для системы кровельной вентиляции Döcke.
  • Кровельный аэратор с жалюзийным колпаком из окрашенного металла на плоском фартуке, аналог с рынка в обзоре для Döcke.
  • Кровельный вентилятор с двухъярусным колпаком на скатной кровле, аналог на этапе постановки задачи для системы вентиляции Döcke.
  • Кровельные вентиляционные выходы с ребристыми колпаками и проходным элементом, аналоги для системы кровельной вентиляции Döcke.
  • Кровельный дефлектор с лепестковым колпаком на квадратном основании, пример существующего решения в задаче на вентиляцию Döcke.
  • Колпак вентиляционного выхода из черной пластмассы с боковым проемом, аналог из постановки задачи для кровельной вентиляции Döcke.

Этап #2 Эскизирование

Варианты дизайна, первые эскизы:

  • Кровельный аэратор Döcke, эскиз обтекаемого корпуса с решеткой из треугольных ячеек, вид спереди и боковой профиль.
  • Кровельный аэратор Döcke, эскиз трапециевидного колпака на плоском основании с решеткой из треугольных отверстий.
  • Кровельный аэратор Döcke, эскиз корпуса с продольными ребрами на крыше и сетчатой решеткой продува на торце.
  • Кровельный аэратор Döcke, эскиз низкого колпака с горизонтальными ламелями на квадратном основании, вид в три четверти и профиль.
  • Кровельный аэратор Döcke, эскиз колпака с рядами овальных прорезей и проходом для кабеля, вид сверху и сбоку.
  • Кровельный аэратор Döcke, эскиз обтекаемого колпака с вертикальными ламелями решетки и боковой профиль корпуса.
  • Кровельный аэратор Döcke, лист эскизов с четырьмя вариантами колпака с ламелями и фронтальным видом решетки.
  • Кровельный аэратор Döcke, эскиз плоского колпака со щелевым продувом и разрез с присоединением к вентиляционной трубе.
  • Кровельный аэратор Döcke, эскиз вытянутого колпака на овальном основании с горизонтальными прорезями решетки.
  • Кровельный аэратор Döcke, эскиз колпака с открытым прямоугольным проемом продува без решетки и профиль корпуса.
  • Кровельный аэратор Döcke, эскиз граненого колпака трапециевидной формы с ламельной решеткой на плоском основании.
  • Кровельный аэратор Döcke, эскиз колпака с горизонтальными ламелями в двух ракурсах, общий вид и проработка решетки.
  • Кровельный аэратор Döcke, эскиз клиновидного колпака с ламелями и выступающим козырьком, вид в три четверти и профиль.
  • Вентиляционный выход на кровлю Döcke, эскиз цилиндрического колпака на трубе с овальными боковыми прорезями.
  • Вентиляционный выход на кровлю Döcke, эскизы четырех вариантов оголовка трубы с V-образными и щелевыми прорезями.
  • Вентиляционный выход на кровлю Döcke, эскизы оголовков трубы с витым, треугольным и ступенчатым колпаком.
  • Кровельный вентиль Döcke, эскизы маркером: три варианта оголовка вентиляционной трубы с ребрами жалюзи и боковыми прорезями.
  • Кровельный вентиль Döcke, цифровой эскиз оголовка с тремя вертикальными прорезями для отвода воздуха и вид сверху.
  • Кровельный аэратор Döcke, эскизы ручкой: низкопрофильный корпус на кровле с сотовой решеткой на выходе воздуха.
  • Кровельный аэратор Döcke, эскизы шести вариантов формы корпуса на этапе поиска концепции.
  • Кровельный вентиль и аэратор Döcke, эскизы: вертикальная труба с ребристым оголовком и плоские корпуса с сотовой решеткой.
  • Кровельный аэратор Döcke, эскизы: прямоугольные корпуса с сотовой решеткой, сферические колпаки и профили сбоку.
  • Кровельный вентиль Döcke, карандашные эскизы шести вариантов вентиляционного выхода с кольцевыми ребрами и боковым отверстием.
  • Кровельный аэратор Döcke, карандашные эскизы низких корпусов и боковых профилей для монтажа на скат кровли.
  • Кровельный вентиль Döcke, карандашные эскизы вертикальных выходов с овальными прорезями и круглым боковым отверстием.
  • Кровельный аэратор Döcke, карандашные эскизы прямоугольных и арочных корпусов с открытым торцом для выхода воздуха.
  • Кровельный аэратор Döcke, карандашные эскизы плоских арочных корпусов и профилей с решеткой на торце.
  • Кровельный аэратор Döcke, эскизы ручкой: обтекаемые корпуса со скругленными гранями, поиск пропорций и профиля.
  • Кровельный вентиль Döcke, эскизы трех вариантов с ребристым, спиральным и ступенчатым оголовком вентиляционной трубы.
  • Кровельный аэратор Döcke, эскизы корпусов с треугольным выходом, перфорированной решеткой и фартуком для кровли.
  • Кровельный аэратор Döcke, эскизы обтекаемых корпусов с треугольным торцом, отправленные заказчику на согласование.
  • Кровельный аэратор Döcke, эскизы широких корпусов с сотовой и сетчатой решеткой отвода воздуха и влаги.
  • Кровельный вентиль Döcke, эскизы вертикальных выходов с наклонным и каплевидным оголовком на основании.

Отправляем заказчику, получаем замечания: лучше сделать акцент не на высоте, а на ширине вентилей, уделить внимание не только внешнему виду, но и конструкции отвода воздуха/влаги.

Ну и, конечно, приятно получать замечания наподобие такого:

Кровельный аэратор Döcke, эскизы с отметками заказчика: выбранные широкие корпуса с горизонтальными жалюзи.

Второй заход:

  • Кровельный аэратор Döcke, второй заход эскизов: широкий корпус с щелевыми прорезями на плоском основании и профили.
  • Кровельный аэратор Döcke, второй заход эскизов: корпус с решеткой отвода воздуха на черепице и профили сечения.
  • Эскизы вентиляционного выхода кровельной системы Döcke, второй заход: решетчатые оголовки на проходном элементе с квадратным основанием.
  • Эскизы кровельного аэратора Döcke, второй заход: угловатые корпуса с прямоугольной решеткой и вертикальными прорезями.
  • Эскизы низкопрофильного кровельного аэратора Döcke: варианты козырька над вентиляционной щелью в профиль и в перспективе.
  • Эскиз оголовка кровельного аэратора Döcke обтекаемой формы со щелевым воздухозаборником, вид в перспективе и сбоку.
  • Эскизы вентиляционного выхода Döcke: колпаки трубы с прорезями и кольцевыми ребрами, варианты формы оголовка.
  • Эскизы маркером кровельного аэратора Döcke: скругленные корпуса с горизонтальными ламелями на круглом основании.
  • Эскизы вентиляционного выхода Döcke с куполообразным колпаком из концентрических колец на трубе.
  • Эскизы оголовка вентиляционной трубы Döcke: колпаки в форме чаши, вариант со спиральной прорезью и проходным элементом.
  • Эскизы вентиляционного выхода Döcke: квадратный колпак со схемой потоков воздуха и ступенчатый спиральный оголовок.
  • Эскизы вентиляционного выхода Döcke: квадратная труба на проходном элементе и цилиндрические ступенчатые колпаки.

Заказчик выделяет самые, на его взгляд, интересные:

  • Отобранный заказчиком эскиз кровельного аэратора Döcke с обтекаемым оголовком и щелевым воздухозаборником.
  • Отобранные заказчиком эскизы вентиляционного выхода Döcke с прорезными и ребристыми колпаками на трубе.
  • Отобранные заказчиком эскизы вентиляционного выхода Döcke: квадратная труба с колпаком и ступенчатые цилиндрические оголовки.
  • Отобранные заказчиком эскизы низкопрофильного кровельного аэратора Döcke с козырьком над вентиляционной щелью.
  • Черновой эскиз кровельного аэратора Döcke: низкий корпус с горизонтальными ламелями на квадратном основании, вид сбоку.

Итоговые черновики:

  • Итоговый черновик кровельного аэратора Döcke: оголовок с овальной сетчатой решеткой на квадратном основании и вид на скате кровли.
  • Итоговый черновик вентиляционного выхода Döcke: грибовидный колпак с кольцевой сеткой на проходном элементе кровли.
  • Итоговый черновик кровельного аэратора Döcke: обтекаемый оголовок с сетчатой решеткой, вид спереди и сбоку.
  • Итоговые черновики кровельного аэратора Döcke: низкие скругленные корпуса с боковым воздухозаборником на основании.
  • Эскизы вариантов вентиляционного выхода Döcke перед чистовыми: квадратная труба, многослойный корпус и сдвоенный воздухозаборник.
  • Кровельный вентиляционный выход Döcke, карандашные эскизы вариантов колпака на проходном элементе для кровли.
  • Кровельная вентиляция Döcke, поисковые эскизы форм дефлектора и аэратора от зонта до круглого колпака.

А вот и чистовые:

Кровельная вентиляция Döcke, чистовые эскизы вариантов решеток, ламелей и колпаков вентиляционных выходов.
  • Вентиляционный выход Döcke для металлочерепицы, чистовой эскиз с полукруглым колпаком и защитной решеткой.
  • Вентиляционный выход Döcke для металлочерепицы, чистовой эскиз круглого колпака с кольцевыми ламелями.
  • Вентиляционный выход Döcke для металлочерепицы, чистовой эскиз цилиндрического колпака с жалюзийными прорезями.
  • Вентиляционный выход Döcke для металлочерепицы, чистовой эскиз квадратного колпака с концентрическими ребрами.
  • Вентиляционный выход Döcke с удлиненной квадратной трубой на проходном элементе для металлочерепицы, чистовой эскиз.
  • Кровельный аэратор Döcke, чистовой эскиз корпуса с двумя ярусами решеток на плоском основании.
  • Кровельный аэратор Döcke, чистовой эскиз обтекаемого корпуса с фронтальной решеткой на плоском основании.
  • Кровельный аэратор Döcke низкого профиля, чистовой эскиз с узкой решеткой, встроенной в плоское основание.

Заказчик показывает на что-то от одного эскиза, что-то — от другого, а ещё что-то — от третьего. Воплощать всё будем в модели.

Этап #3 3D-моделирование

Кровельные аксессуары Döcke, 3D-модели линейки проходных элементов и вентиляционных выходов разной высоты.
3D-модели линейки кровельных аксессуаров
  • Вентиляционные выходы Döcke на металлочерепице, конструкторская 3D-модель, вид сверху на колпаки.
  • Проходные элементы вентиляции Döcke на металлочерепице, конструкторская 3D-модель, вид сверху на основания.
  • Вентиляционные выходы Döcke на скате кровли, конструкторская 3D-модель, вид сбоку с проходным элементом.

Рендеры — нужно показать, как вентиляционные элементы будут смотреться на крыше.

  • Кровельный аэратор Döcke с ламельным колпаком на гибкой черепице, визуализация 3D-модели в терракотовом цвете.
  • Вентиляционный выход Döcke с квадратным колпаком на гибкой черепице, визуализация 3D-модели на скате крыши.
  • Кровельный аэратор Döcke с ламельным колпаком на гибкой черепице, визуализация 3D-модели в коричневом цвете.
  • Кровельный аэратор Döcke с ламельным колпаком на металлочерепице, визуализация 3D-модели в сером цвете.
  • Кровельный аэратор Döcke с двумя решетками на гибкой черепице, визуализация 3D-модели на скате крыши.
  • Кровельный аэратор Döcke с жалюзийным оголовком на гибкой черепице, визуализация 3D-модели в темно-коричневом цвете.
  • Кровельный аэратор Döcke на мягкой кровле, визуализация 3D-модели с юбкой-уплотнителем вокруг основания.
  • Вентиляционный выход Döcke с двумя решетками на скате мягкой кровли, визуализация 3D-модели в бежевом цвете.
  • Кровельный аэратор Döcke с многоярусным оголовком, визуализация 3D-модели в светло-коричневом цвете на гибкой черепице.
  • Кровельный аэратор Döcke для вентиляции подкровельного пространства, визуализация 3D-модели в серо-коричневом цвете.
  • Выход вентиляции Döcke с квадратным колпаком на гибкой черепице, визуализация 3D-модели в темно-коричневом цвете.
  • Вентиляционная труба Döcke с проходным элементом на мягкой кровле, визуализация 3D-модели в графитовом цвете.
  • Вентиляционная труба Döcke на гибкой черепице, визуализация 3D-модели в светло-коричневом цвете, вид сбоку.
  • Вентиляционная труба Döcke с колпаком и фланцем на мягкой кровле, визуализация 3D-модели в коричневом цвете.
  • Выход вентиляции Döcke на скате с гибкой черепицей, визуализация 3D-модели в коричневом цвете, вид спереди.
  • Выход вентиляции Döcke с проходным элементом и крепежным фланцем, визуализация 3D-модели на мягкой кровле.
  • Выход вентиляции Döcke для мягкой кровли, визуализация 3D-модели в красном цвете.
  • Вентиляционный выход Döcke с двумя решетками на мягкой кровле, визуализация 3D-модели в красном цвете.
  • Вентиляционный выход Döcke с двумя решетками на гибкой черепице, визуализация 3D-модели в коричневом цвете.
  • Выход вентиляции Döcke на металлочерепице, визуализация 3D-модели в темно-сером цвете.
  • Вентиляционная труба Döcke с проходным элементом на металлочерепице, визуализация 3D-модели в графитовом цвете.
  • Вентиляционная труба Döcke на металлочерепице, визуализация 3D-модели в светло-коричневом цвете.
  • Вентиляционная труба Döcke с квадратным колпаком на металлочерепице, визуализация 3D-модели в коричневом цвете.
  • Вентиляционная труба Döcke на металлочерепице, визуализация 3D-модели в красном цвете.
  • Выход вентиляции Döcke с проходным элементом на металлочерепице, визуализация 3D-модели в коричневом цвете, вид спереди.
  • Вентиляционный выход Döcke с шаровым основанием на металлочерепице, визуализация 3D-модели в красном цвете.
  • Кровельный аэратор Döcke с жалюзийной головкой на металлочерепице, визуализация 3D-модели в графитовом цвете.
  • Кровельный аэратор Döcke на зеленой металлочерепице, визуализация 3D-модели в коричневом цвете со светлой головкой.
  • Кровельный аэратор Döcke на светлой металлочерепице, визуализация 3D-модели в коричневом цвете.
  • Кровельный аэратор Döcke на металлочерепице, визуализация 3D-модели в красном цвете.
  • Кровельный аэратор Döcke в красном цвете, визуализация 3D-модели сбоку с видом на проходной элемент и фланец.
  • Кровельный аэратор Döcke на зеленой металлочерепице, визуализация 3D-модели в бежевом цвете.
  • Кровельный аэратор Döcke на гибкой черепице с круглым фланцем, визуализация 3D-модели.
  • Вентиляционный выход Döcke с шаровым основанием на зеленой металлочерепице, визуализация 3D-модели в бежевом цвете.

Три варианта аэраторов:

  • Три варианта головки кровельного аэратора Döcke с вентиляционной решеткой, конструкторская 3D-модель для серийного производства.
  • Три варианта формы колпака кровельного аэратора Döcke, конструкторская 3D-модель, утвержденная в серийное производство.

Предложенные варианты были утверждены и пошли дальше в серийное производство.

Нужна похожая разработка?

Расскажите о вашем устройстве — бесплатно проконсультируем и оценим стоимость.

Другие проекты

Похожие проекты

Система кровельной вентиляции Borge
Строительство

Система кровельной вентиляции Borge

Дизайн и эргономическое решение системы вентиляционных элементов для кровли

Система регулируемых полимерных опор BASIS
Строительство

Система регулируемых полимерных опор BASIS

Разработка дизайна комплекта элементов системы. Особое внимание — удобству монтажа

Пост секционирования контактной сети
СтроительствоПромышленное оборудование

Пост секционирования контактной сети

Зачем промдизайн тому, что больше похоже на вагончик для строителей? А промдизайн нужен: это не архитектурное сооружение, а модуль со сложным электрооборудованием. Тот же прибор, только очень большой.

Бытовая дрель-шуруповёрт
Строительство

Бытовая дрель-шуруповёрт

Дизайн и эргономика шуруповёрта, подготовка макета к печати

Трекер для рабочих «Брусника»
СтроительствоБезопасность

Трекер для рабочих «Брусника»

Концепт-дизайн браслета наблюдения за здоровьем и активностью рабочих

Шуруповерт
Строительство

Шуруповерт

Дизайн и доработка 3D-модели шуруповёрта
