Биометрический брелок

Этап #1 Постановка задачи

Работаем над дизайном и эргономикой корпуса новой модели брелока, предназначенного для оплаты, контроля доступа и других функций, включая вызова экстренных служб и обмена данных через NFC с таким же брелоком. Активируется брелок отпечатком пальца — в корпусе есть сканер. И всё это — в маленьком корпусе.

Примеры подобных брелоков:

В составе устройства, кроме корпуса — e-Ink экран, сенсор биометрической идентификации, сенсорная панель (или сенсорный экран с поддержкой proximity), Li-Pol аккумулятор, модуль Bluetooth, считыватель NFC- и eSE-карт и плата управления.

В брелоке также есть защищённый USB-разъем и окно биометрического сенсора.

Требования к корпусу: прежде всего — небольшая толщина (не более 5-6 мм), он не должен оттопыривать карманы брюк или джинсов.

Нам также придумать принцип сборки корпуса. Он не должен быть разборным, но нужно предусмотреть возможность кастомизации при сборке на фабрике. За счет конфигурации оправы корпуса необходимо обеспечить возможность реализации устройства в виде брелока/зажима для денег. Можно сделать корпус в виде слайдера, закрывающего USB-разъем. Можно предусмотреть в его составе ключницу, которая будет защищать брелок от царапин в сумке или кармане вместе с ключами.

Ещё требования — IP54 и радиопрозрачность.

Посмотрим разработки других производителей, оценим то, что есть на рынке:

Этап #2 Эскизирование

Дизайн требуется luxury, эргономика — такая, чтобы брелок постоянно хотелось держать в руках. Допустима металлическая окантовка по контуру (однако контур должен быть разомкнут, как у iPhone. Может быть, когда-то появится и линейка брелоков super luxury — для неё можно сделать и вставки из натуральных камней.

Попробуем.

Пока только наброски. Первый дизайнер:

Второй:

Переходим к чистовым эскизам:

Заказчику понравились первая, вторая, третья и пятая версии.

Но с оговорками. Например, у V.6 точно будет царапаться сенсор — потому, что вкладывается в клипсу. Да и деньги в клипсе будут закрывать сенсор. Четвёртая версия вообще вышла похожей на мыльницу. Вторая интересная, но сделать крепление за открывающуюся крышку так, чтобы она не выломалась, будет крайне сложно. И дорого.

Пятая версия выглядит слишком массивной, да и сенсор расположен не очень понятно. Первая: интересно расположен USB-разъем, но это одновременно и неудобно — размер батареи ограничен, да и открывать брелок неудобно.

Самая простая и стильная версия — третья. Поэтому развиваем вариант V3 и (на всякий случай) немного дорабатываем 1 и 5.

А вот и доработанные варианты:

Первый вариант доработан, сдвигать стало удобнее, но выглядеть брелок стал уже не так. Третий вариант — с двумя способами доступа к USB-разъёму. Пятый вариант: сканер теперь на одной стороне с дисплеем. Пятый вообще, по мнению заказчика, получился самым дизайнерским, но здесь лучше пока остановиться. А так — нужно что-то среднее между второй версией и третьей. Чтобы можно было красиво собрать из двух один, с механикой сдвига как на третьем, а закругленностью корпуса — как во втором.

Продолжаем работу:

Готово?

Нет. Без сюрпризов не обходится: в этот момент выясняется, что квадратные сенсоры, заложенные в конструкцию, снимаются с производства. Будут только круглые.

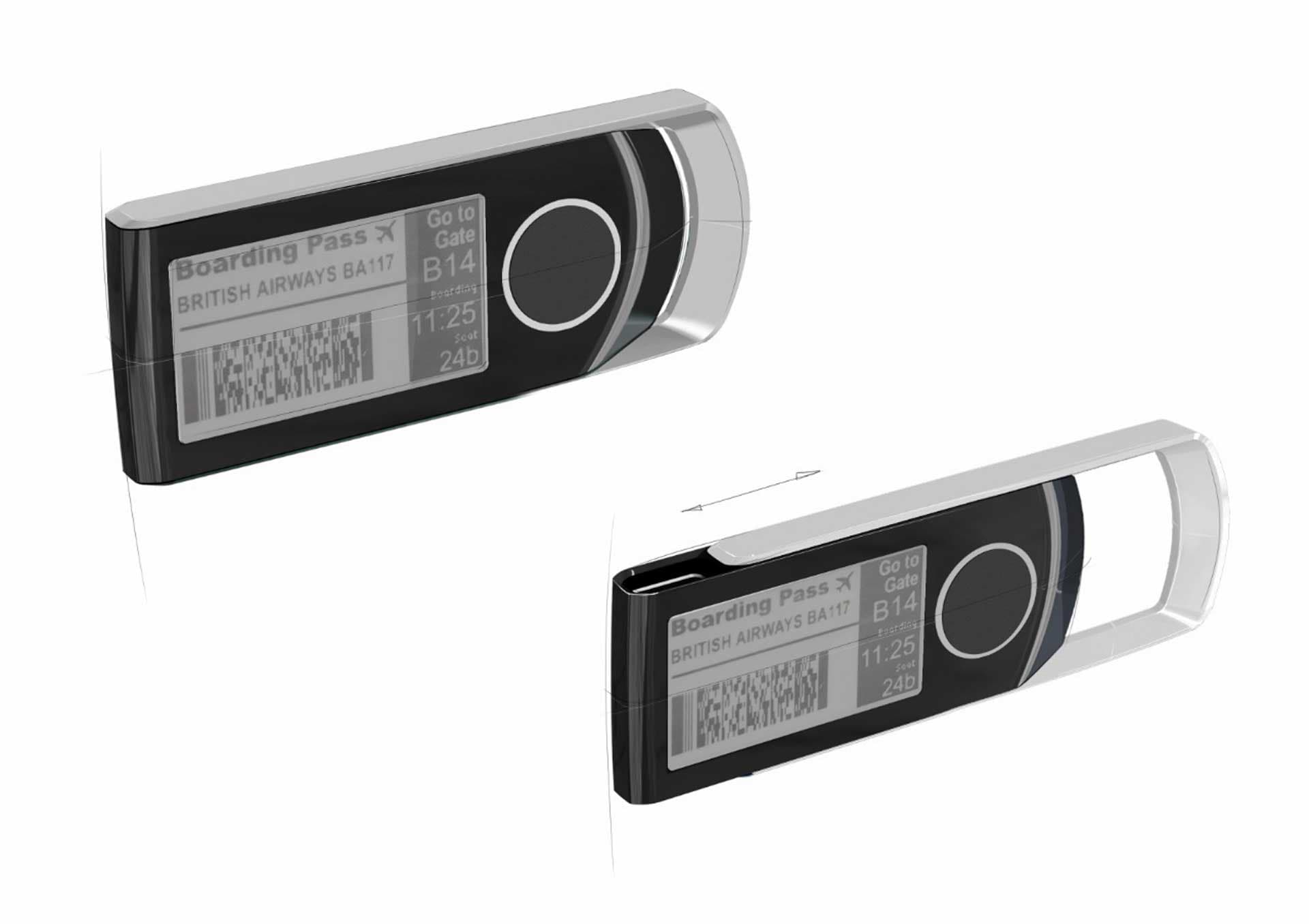

Правим эскиз под круглые сенсоры. Один вариант — в прежних цветах, второй — черный матовый.

С квадратным сенсором, конечно, брелок выглядел интереснее. Но пока наша работа завершена — клиент берёт паузу на доработку электроники.
