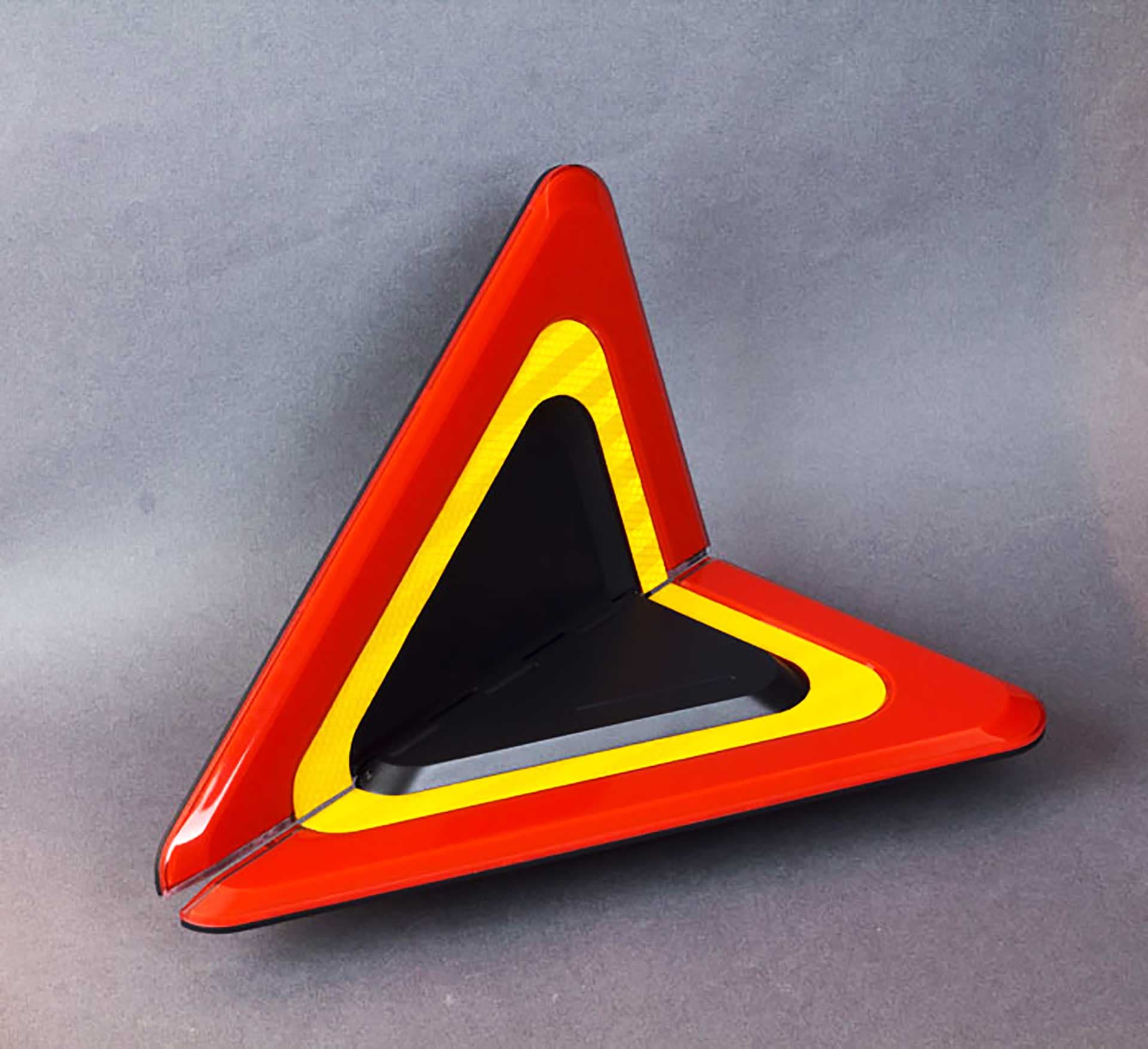

Знак аварийной остановки с LED-подсветкой

Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Знаете, как использовать дизайн для продажи идеи? Рассказываем на примере проекта по разработке знака аварийной остановки.

В действительности для того, чтобы продать идею, бывает достаточно её хорошего описания, но самое главное — нужен рабочий прототип изделия. Прототипом-то мы и занялись.

Объект, который нужно получить — раскладывающийся знак аварийной остановки с LED-подсветкой. Знак крепится на присоске на заднее стекло автомобиля — снаружи. Подсветка включается или автоматически, в тот момент, когда знак раскладывают, или с помощью отдельной кнопки — это предстоит решить Формлабу.
Слева направо: примерный вид знака и присоска, с помощью которой он должен держаться на заднем стекле
Пыле- и влагозащита знака — IP40. Сервисное обслуживание у такого простого устройства сводится к замене батареек, обеспечивающих питание подсветки, но пользователь устройства не должен убивать на это много времени.

И, разумеется, знак должен соответствовать требованиям ПДД.
Присоска и ее механизм крепления находятся под треугольником — надо удлинить рычаг механизма фиксации знака в разложенном состоянии. Причём сделать это так, чтобы находящийся в крайнем положении рычаг не торчал, а прятался за одной из вершин треугольника.
Этап #2

Разработка дизайна корпуса

3D-моделирование
Работать пришлось так быстро, что мы пропустили стадию эскизирования. Вот сразу модель:
Этап #3

Инжиниринг корпуса

CAD-моделирование
Корпус из двух треугольников с отсеком для батареек, светодиоды по периметру большого треугольника, присоска и механизм фиксации знака в развёрнутом положении — вот и вся конструкция. Заказчик оговорил, что готовые детали (например, электронику) можно использовать по максимуму.
Решили, что подсветка будет включаться с кнопки. А электронику и электрику взяли полностью от одного из "доноров" — уже готовых "аварийных" знаков. Это сократило и стоимость, и сроки разработки.
Этап #4

Инжиниринг корпуса

Конструкторская документация
Этап #5

Прототипирование

Получили прототип, собрали, убедились, что всё раскладывается, фиксируется и светится.
Рычаг, которым знак фиксировался при разложенном состоянии, сразу вызвал неясные подозрения. Поэтому на всякий случай при производстве прототипа их заказали два.

Подозрения оправдались: когда при сборке на рычаг нажали посильнее, он развалился на две части. Запасной заказывали не зря.
Тот самый рычаг, который не выдержал сборки
Тот самый рычаг, который не выдержал сборки
— У Формлаба это не первый проект с быстрым прототипированием. При таком прототипировании игнорируются многие технологические проблемы — вещь делается исключительно для демонстрации инвестору. Этот подход позволяет не пускаться в полноценную сложную разработку продукта, обойдясь малой кровью, — но при этом полностью продемонстрировав потенциал устройства.

Андрей Востриков
Руководитель проектного бюро Формлаб
Так называемое "быстрое прототипирование" — недорогой способ продемонстрировать все возможности устройства инвестору.
