Формлаб

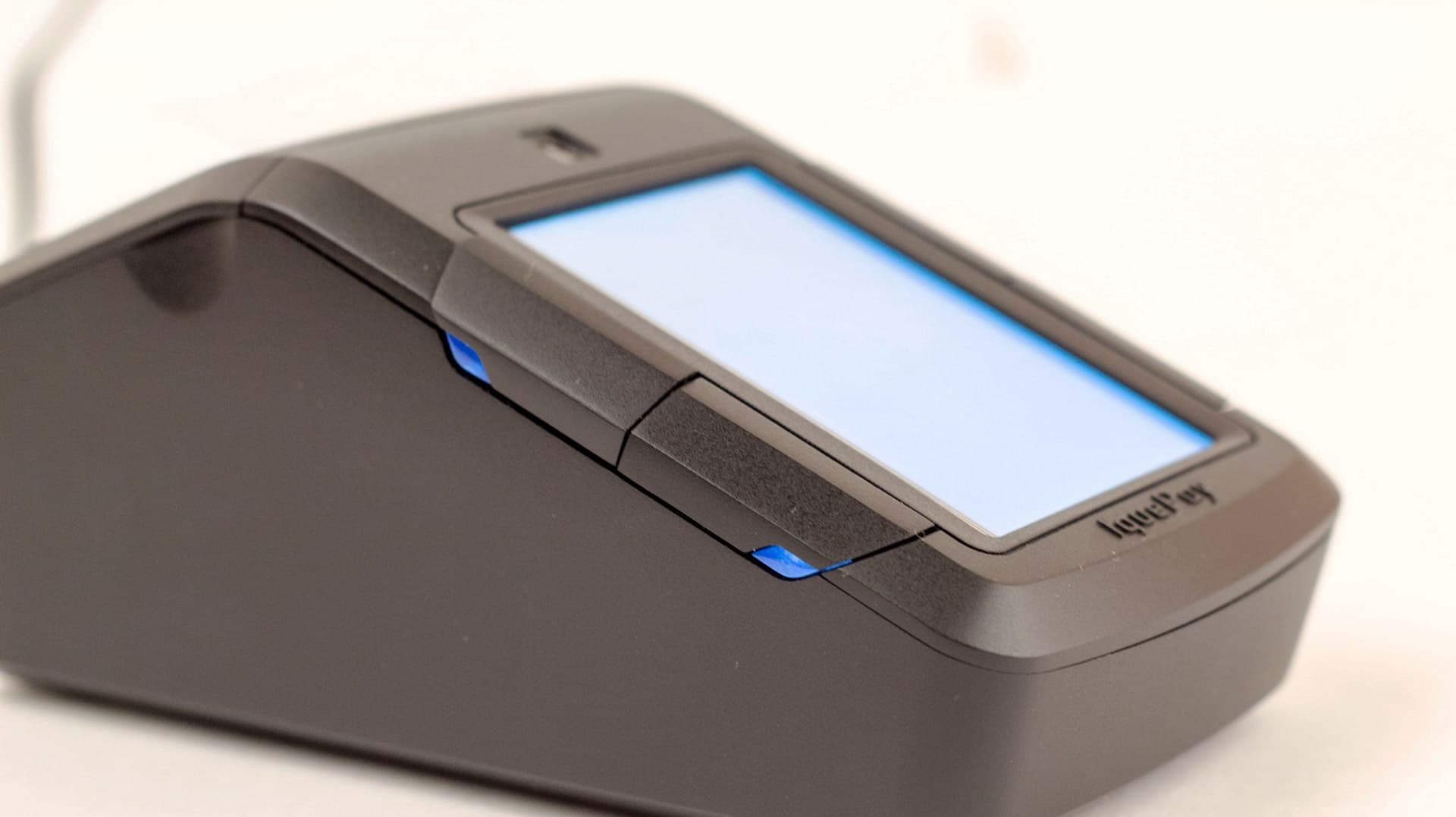

Онлайн-касса ASADOV

Мобильный терминал для считывания QR-кодов ASADOV.
Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Всё, что у вас есть — это пара хороших мыслей и куча разных деталек, из которых надо собрать что-то новое, полезное, красивое (и получить на это красивое большой заказ). Проблема: вы понятия не имеете, как это сделать. Как быть?

Грузите детальки в посылку и отправляйте в Формлаб (не забудьте сказать, что именно из них надо собрать).

Через пару-тройку месяцев получите вместо абстрактных представлений реальный прототип своего устройства. Гарантируем, потому что такой опыт у нас есть. Ведь мы уже разработали мобильный терминал ASADOV, довели его до прототипа и сдали заказчику.
Прототип мобильного терминала
Первый прототип мобильного терминала. Работу начинать отсюда
ASADOV (в самом начале он назывался IquePay) — это не столько дизайнерская, сколько конструкторская разработка Формлаба. Задача действительно была поставлена так:
" У нас есть потребность в продукте, который должен решать следующие задачи…" И все! Ни комплектующих, ни начинки, ни софта. Только идея.

Требовалось создать устройство, которое с помощью встроенной камеры считывает QR-код, отправляет его на сервер через встроенный GPRS-модем, получает ответ и печатает чек. Ещё устройство должно позволять подключать мобильный POS-терминал по bluetooth.

Мы разделили проект на две ветки — "начинка" и корпус. И решали задачи параллельно. Это сильно сэкономило время.
Конкурентные решения
Этап #2

Разработка дизайна корпуса

Эскизирование
Нарисовали много эскизов. Ключевым элементом дизайна стал тачскрин — его пропорции определили размер всего корпуса.
После черновиков пошли чистовики. Заказчику приглянулось что-то, похожее на вариант снизу справа.
Этап #3

Разработка дизайна корпуса

3D-моделирование
Не стоило забывать про функционал и эргономику. Сервисное обслуживание терминала сводилось к замене чековой ленты — в этот отсек нужно предусмотреть доступ и учесть, что менять ленту будут часто: крышка должна это выдержать.
Этап #4

Инжиниринг корпуса

Разработка конструкции
Так как всё делаем сами, то проектируем электрическую схему устройства и печатную плату. Помимо платы, в конструкции терминала должны присутствовать тачскрин, камера, модуль чекового мини-принтера и, разумеется, аккумуляторная батарея. Все модули готовые ("покупные"), но подобрать их нужно было самим.
Этап #5

Прототипирование

...и подготовка к серийному производству
С корпусом здесь было всё нормально, сложнее оказалось с начинкой. По той причине, что терминал собирали из китайских компонентов, на многие из которых документации не существовало в принципе, все вместе и чётко модули терминала работать не очень-то и хотели.

Сначала устройство не желало видеть сетей wi-fi, потом увидело, но подключаться к ним отказалось. Когда это вылечили, оно начало "отторгать" свои же элементы. Возня с "железом" заняла время.
Да, и после сборки выяснилось, что дисплей терминала "посадили" вверх ногами. Полечили проблему программно — перевернули картинку.
Ну а результатом работы стали полностью работающий прототип и вся нужная документация для серийного производства и корпуса, и электроники.
— Ключевая ошибка подобных проектов — это пытаться регулировать себестоимость электронного устройства уже на ранних этапах разработки. Проще говоря, подбирать компоненты по принципу "подешевле". Совсем просто — это заказывать самое дешёвое из Китая. Но, делая выбор в пользу дешёвого, мы сразу попадаем на отсутствие документации. Такое критично: именно из-за этого разработчики девайса вместо того, чтобы заняться софтом, тратят время, чтобы заставить отдельные железки работать друг с другом.

Андрей Востриков
Руководитель бюро инженерного дизайна Формлаб
Выбирая дешёвые комплектующие, мы сразу попадаем на отсутствие документации. Из-за этого разработчики девайса вместо того, чтобы заняться софтом, тратят время, чтобы заставить отдельные железки работать друг
с другом.
