Медицинская кровать

Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Разрабатываем дизайн и эргономику медицинской кровати. В качестве образца — модель зарубежного производителя.
Корпус блока охранной сигнализации предыдущего поколения
Медицинская кровать иностранного производителя
Кровать, выдерживающая вес до 250 кг, предназначена для для лежачих пациентов, и её габариты внушительны — она может раскладываться, достигая длины в 2,4 метра. В самом "коротком" положении длина составляет 2,18 м.

Состав конструкции: металлическая рама-основание на роликах, множества моторов (для каждой секции кровати отдельный) и электронная начинка. Также есть гнёзда для вспомогательного оборудования и дренажного мешка.
Корпус блока охранной сигнализации предыдущего поколения
Вот так кровать может раскладываться
Кроватью управляют с помощью расположенных на основной откидной панели плёночных клавиатур — можно изменять положение секций, регулировать освещение, включать и выключать ТВ, а также взвешивать пациента и вызывать медсестру.

Наша работа — дизайн пластиковых компонентов: боковых реек, торцов и нескольких секций — спины, голени и других.

Пластик должен быть противоударным, выдерживать дезинфекцию, а также обеспечивать защиту от электротравмы по Классу 1 (Тип В) и одновременно защищать внутренние компоненты кровати от пыли и влаги по стандарту IP54.
Разработки конкурентов
Этап #2

Разработка дизайна корпуса

Эскизирование
Требования к дизайну — корпоративные цвета, текстура поверхности пластиковых элементов — аналогичная текстуре на модели-прообразе. Где-то на поверхности корпуса может располагаться логотип компании.

Черновые эскизы:
Отбираем перспективные эскизы, переходим к чистовикам. Чистовые:
Окончательные варианты, уже после согласования с заказчиком:
Этап #3

Разработка дизайна корпуса

3D-моделирование
Ждём от заказчика габариты пластиковых панелей, праметры кривизны основания.

Получаем, моделируем:
Надписи на панелях (технология нанесения — шелкография):
Пульты будут "покупные", но со своими иконками. Вот иконки:

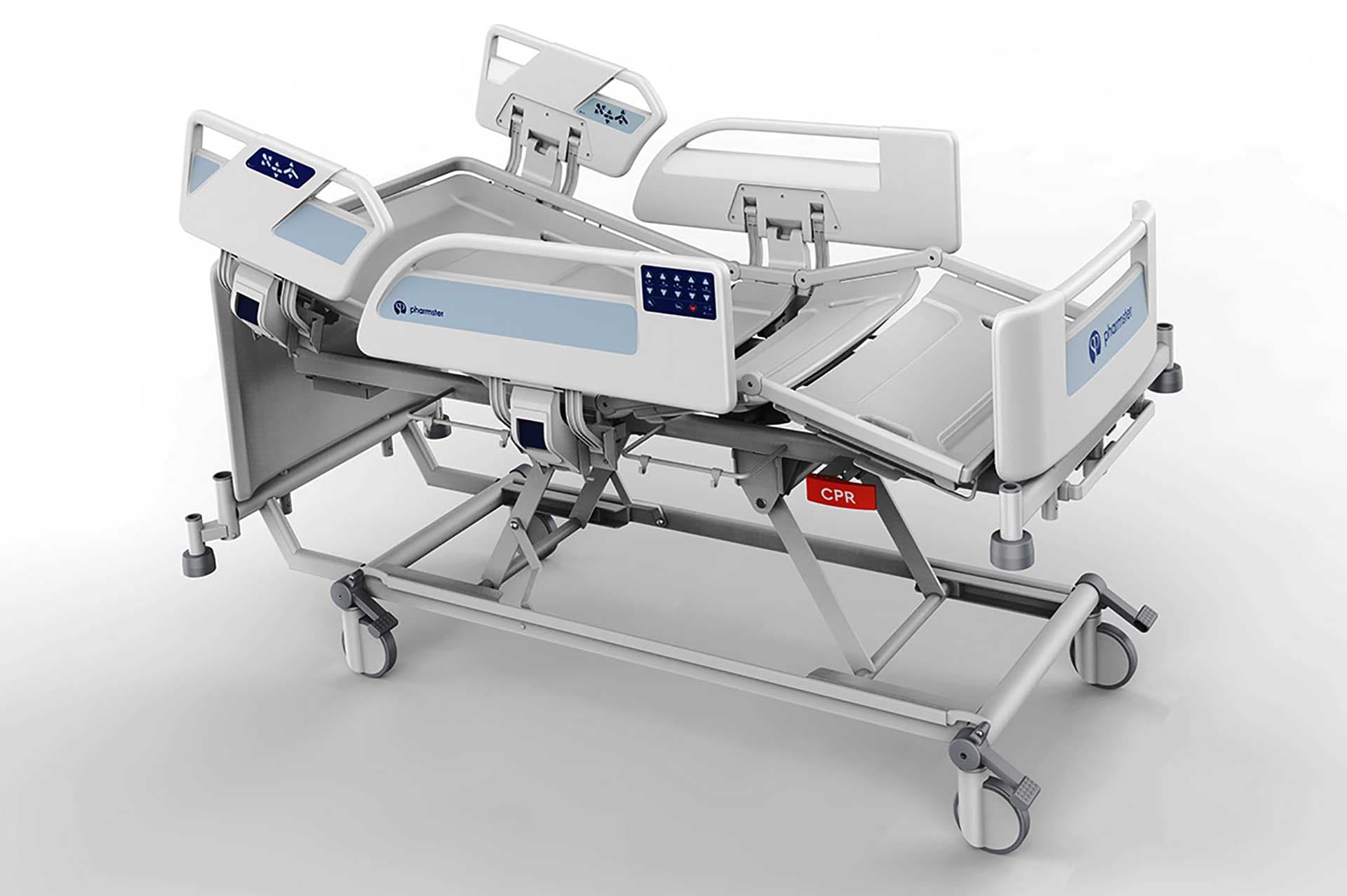

Финальная стадия разработки концепта — рендеры:
