Интерактивный информационный киоск

Дизайн-концепт интерактивного информационного киоска

Этап #1 Постановка задачи

Вот она, замена человека техникой: оформлять заказ через интерактивные киоски часто быстрее и проще, чем через менеджера или официанта. Разрабатываем внешний вид и эргономику корпуса новой модели интерактивного информационного киоска. Такие часто встречаются в разных пунктах самообслуживания — кафе, аптеках и т.д.

Инфокиоск будет в трёх модификациях: напольная односторонняя (её обычно ставят у стены), настенная и двусторонняя напольная — для помещений, где много места. В корпусе надо суметь разместить монитор, чековый принтер, блок питания, онлайн-кассу, терминал для приёма банковских карт, мини-компьютер и даже сетевой фильтр.

Напольным версиям нужна хорошая опора, чтобы даже при сильном нажатии на экран терминал не начинал зловеще раскачиваться.

Информационный киоск с клавиатурой и наклонным экраном на напольной стойке - пример аналога на рынке при постановке задачи. — *Модели инфокиосков, представленные на рынке*

Интерактивный информационный киоск со столом-экраном на изогнутой опоре - аналог, изученный при постановке задачи. — *Модели инфокиосков, представленные на рынке*

Этап #2 Эскизирование

Дизайн инфокиоска должен обладать такой чертой, как «нейтральность», то есть смотреться и не дорого, и не дёшево. Цвет — без предпочтений, вставки из стекла или пластика заказчиком заранее воспринимаются благосклонно. Но нужно оставить возможность брендирования корпуса (сам он будет металлическим).

При создании концепта следует вдохновляться «Айфоном», архитектурой Захи Хадид и творениями некоторых российских дизайнеров. А также удобством: никаких выступающих острых частей; если высокий человек будет вынужден делать заказ с помощью терминала, согнувшись в три погибели, а гражданин небольшого роста — подниматься на цыпочки, то такой эргономике — категорическое «нет».

Однако первые версии эскизов заказчика не впечатлили:

Информационный киоск Interactive Group, эскиз в напольном, настенном и стоечном исполнении с ромбовидной опорой.

Информационный киоск, эскиз первого подхода в белом корпусе со скошенным верхом в напольной и настенной версиях.

Равно как и результаты следующего подхода:

Информационный киоск Interactive Group, визуализация 3D-модели настенной версии и двух версий на трубчатой стойке.

Информационный киоск Interactive Group, эскиз настенной версии с откидной боковой крышкой для обслуживания.

Хотя... если взять все три варианта и «вычислить» из них среднее арифметическое, то получившийся вариант можно взять за основу.

Но придётся убрать слишком много пространства под принтером, загнутую крышку лючка того же принтера, продумать, как удобнее будет менять в нём чековую ленту и изменить угол наклона терминала оплаты.

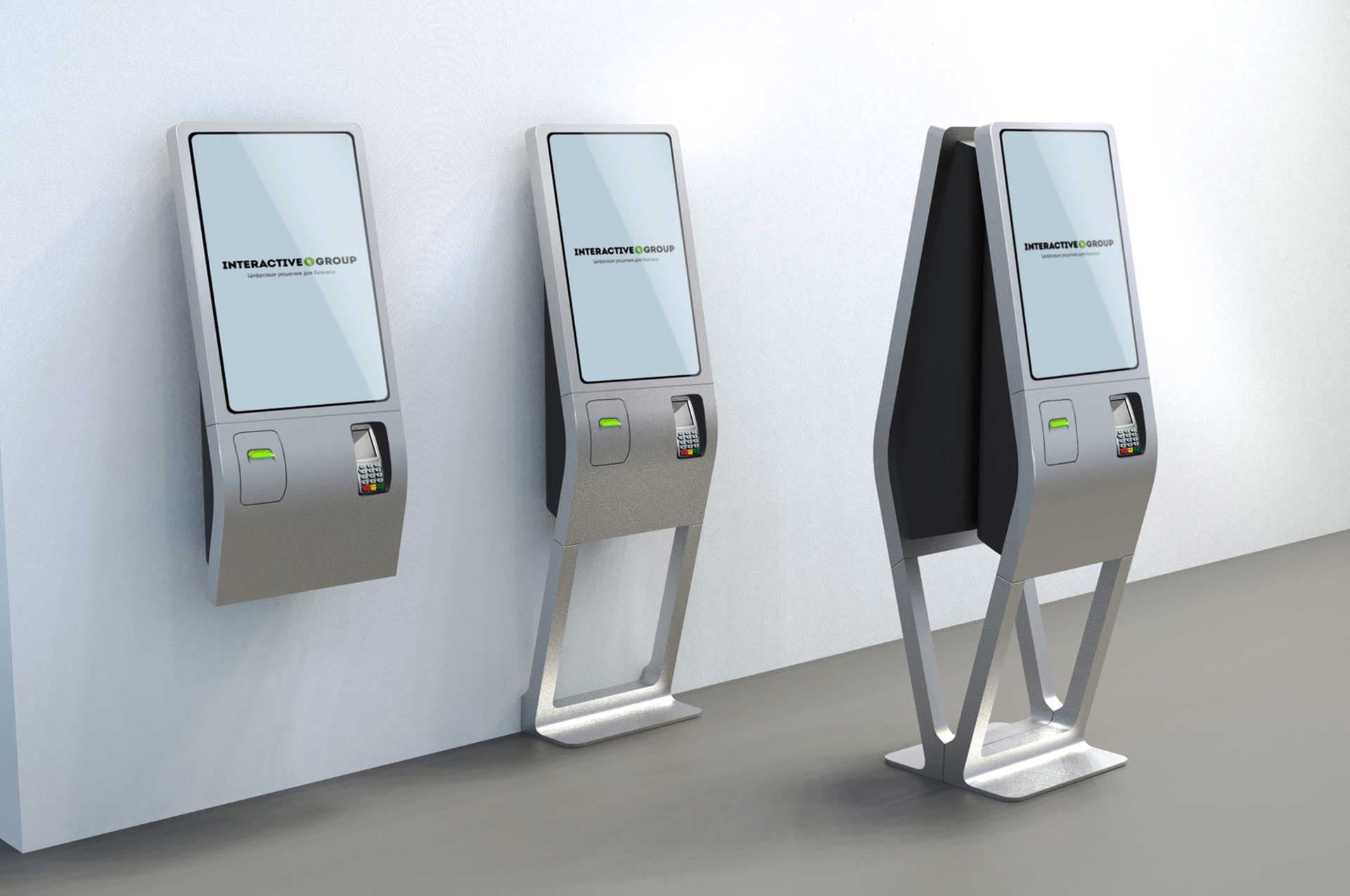

Информационный киоск Interactive Group, визуализация итогового варианта с терминалом оплаты в трех вариантах установки.

Информационный киоск Interactive Group, эскиз откидной крышки лючка чекового принтера для замены чековой ленты.

Этап #3 3D-моделирование

Тем не менее уже можно начинать прорабатывать корпус и обдумывать компоновку.

Сначала отмоделировали все компоненты — принтер, монитор и прочее. После этого занялись расстановкой. Поскольку это дизайнерская модель, с расположением компонентов ещё можно экспериментировать. У нас по-прежнему остаётся два концепта.

Информационный киоск, 3D-модель компоновки принтера, монитора и терминала оплаты в трех вариантах корпуса, вид спереди.

Информационный киоск, 3D-модель компоновки в трех вариантах корпуса в изометрии, толщина уменьшена с 250 до 160 мм.

Поэкспериментировав с расположением электронных компонентов, мы смогли «ужать» толщину с 250 до 160 мм. Но для того, чтобы сделать инфокиоск ещё тоньше, пришлось бы менять комплектующие. Но на это заказчик уже не пошёл :(.

На этом этапе проект пришлось свернуть.
