Гелиевый течеискатель

Разработка дизайна корпуса гелиевого течеискателя

Этап #1 Постановка задачи

Течеискатель нужен, чтобы находить места утечек в камерах и сосудах, работающих под вакуумом. Устройство состоит из металлической платформы (она же — опора для всех узлов прибора), измерительного узла с вакуумным коллектором, платы, блока питания, форвакуумного насоса, сенсорной панели, с которой осуществляется управление, выходного фланца, разъёма электропитания, вентиляторов и ручек. Есть два окна — окно интерфейсов на боковой панели и смотровое окно для контроля уровня масла в форвакуумном насосе.

Вот, например, так выглядит течеискатель в металлическом корпусе:

Предэскиз течеискателя:

Предварительный эскиз гелиевого течеискателя

Но предэскиз — это даже не черновик, а, скорее, абстрактное видение. Реальная задача несколько посложнее. Так, корпус планируется стеклопластиковый с металлическим днищем. Передняя панель, на которой размещён сенсорный экран — съемная или открывающаяся. Боковые стенки тоже не нужно закреплять намертво, доступ должен иметься ко всем узлам устройства. Также необходимо смотровое окошко для контроля уровня масла в форвакуумном насосе.

А монитор планировалось поставить такой:

Монитор для гелиевого течеискателя

Посмотрим на конкурентные разработки. Заказчику особенно нравится стилистика производителя Leybold:

Этап #2 Эскизирование

Стилистика корпуса должна быть чем-то средним между среднее между классическим немецким дизайном и современным динамичным. Предпочтительные цвета — чёрный и оранжевый, но можно также использовать серый и белый.

Первые эскизы:

Вот что отобрано для дальнейшей работы:

Чистовики:

И выбор заказчика:

Этап #3 3D-моделирование

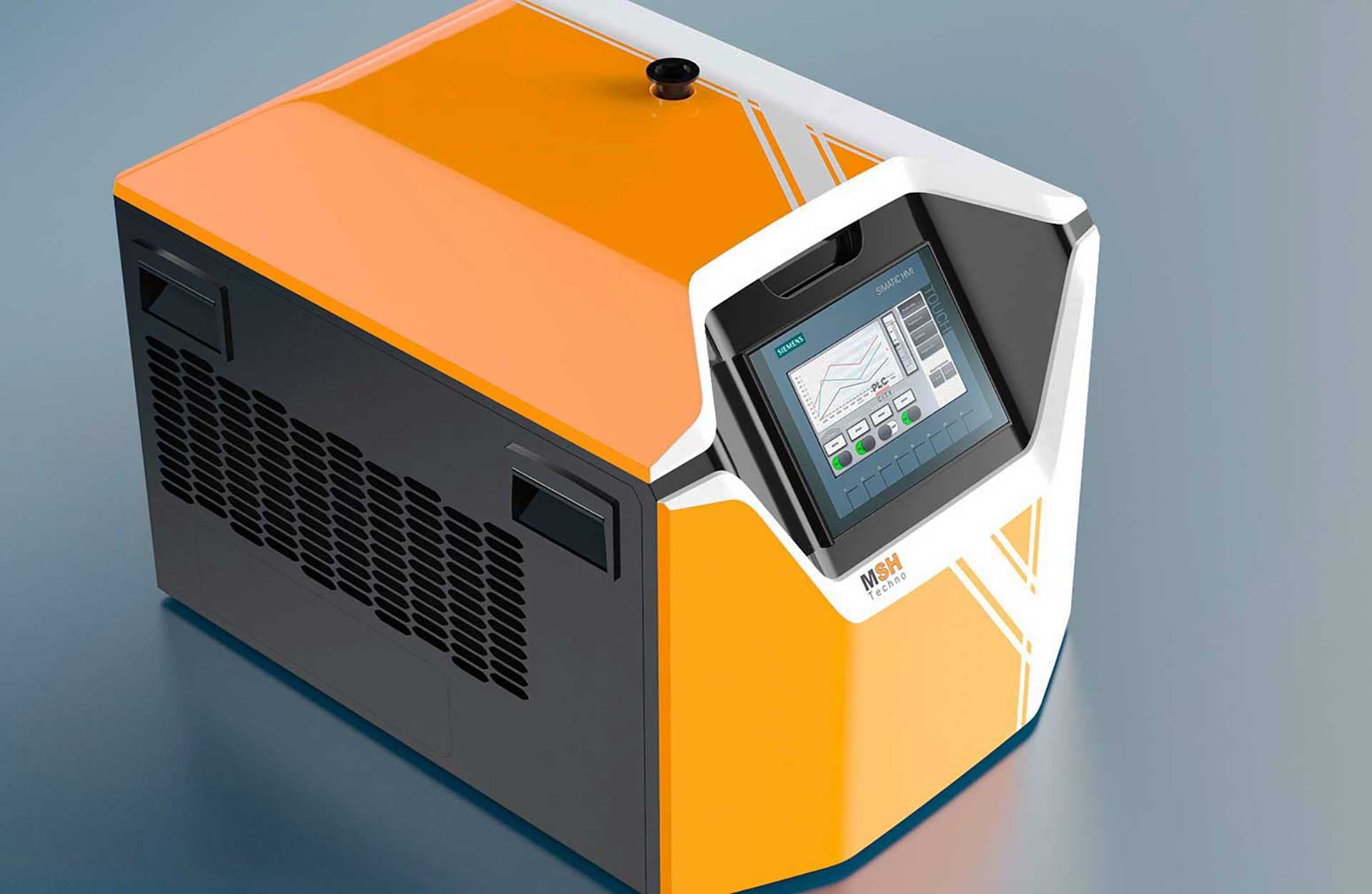

Рендеры:
