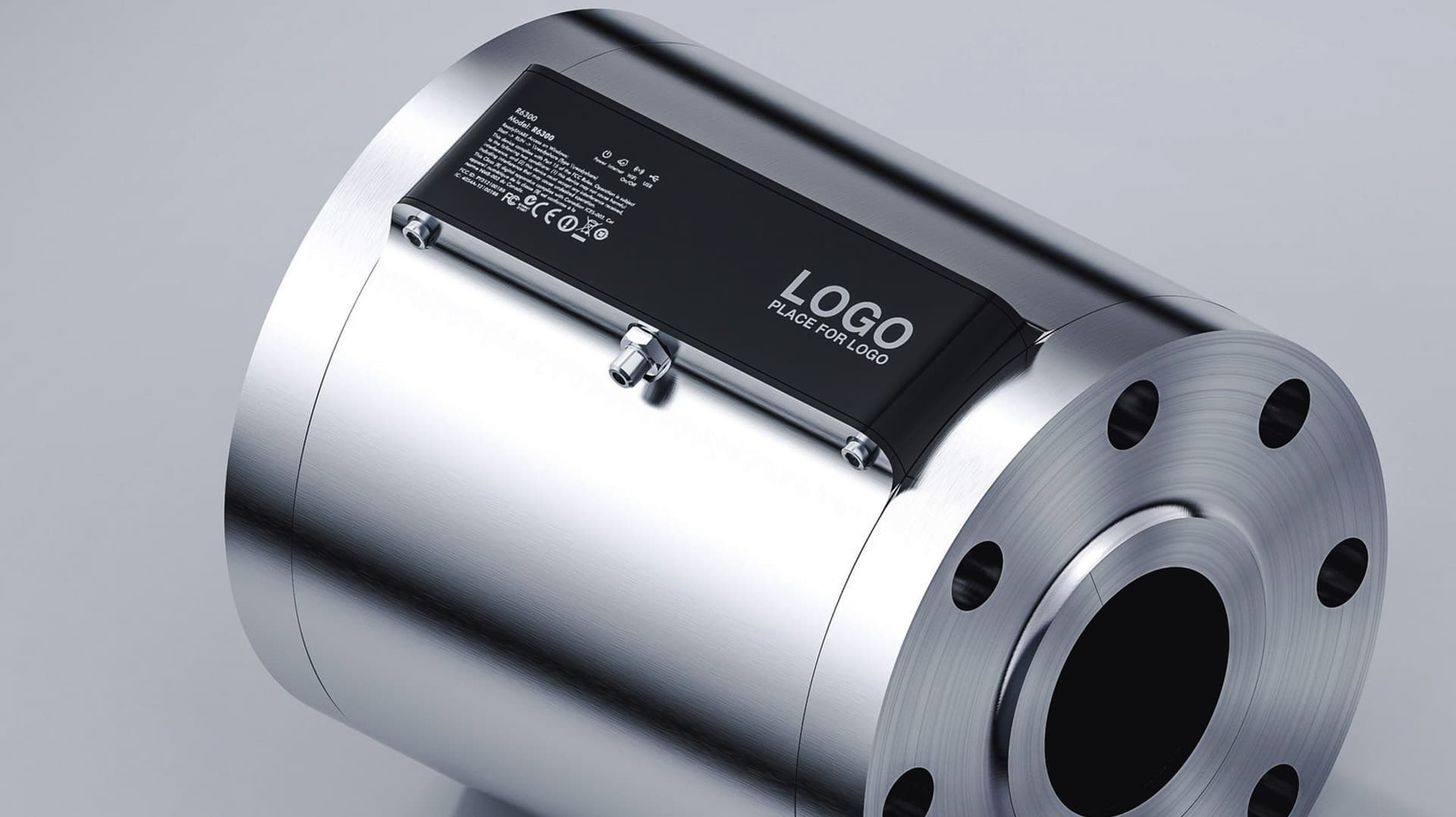

Промышленный УЗ-счетчик газа

Дизайн корпуса промышленного ультразвукового счетчика газа

Этап #1 Постановка задачи

Заказчик искал дизайнеров для корпуса промышленного ультразвукового счетчика газа и обратился к нам. Такой счётчик — вещь дорогая, его стоимость начинается от одного и доходит до нескольких десятков миллионов рублей. Несмотря на то, что подобные устройства на всеобщее обозрение никто не выставляет (они являются частью трубопровода), всё равно их дизайн должен соответствовать цене. То есть счётчик не только стоит миллион — он должен и выглядеть на него.

Требования к внешнему виду счётчика: учитывать несколько конфигураций измерительных лучей (их может быть от одного до десяти); предусмотреть то, что у некоторых счётчиков может иметься дополнительная измерительная система со вторым блоком обработки сигналов.

Технология производства основного корпуса — фрезеровка металла, корпуса верхнего блока — литьё алюминия под давлением. Сертификация взрывозащиты всех элементов корпуса — по классу EXD, класс защиты — IP65 / IP67.

Этап #2 Эскизирование

С решениями конкурентов всё ясно: основной корпус — снизу, блок обработки сигналов — сверху. Но при такой компоновке как ни старайся, а всё равно дизайн счётчика будет похож на дизайн аналогов.

А что если попробовать объединить блоки в одном корпусе? Делаем эскизы.

И заказчику такой подход нравится.

Этап #3 3D-моделирование

Дизайн был принят и пошёл дальше, в конструкторскую разработку. Но тут заказчик решил, что в линейке хорошо бы иметь и привычный форм-фактор. И во втором проекте мы разработали «классический» дизайн счётчика, под блок управления.

Вот корпус. Теперь к нему надо привинтить «голову»

Посмотрели, определились. Осталось выбрать, какую голову прикручивать — одну или другую? И всё, проект сдан.

— Даже если ваше устройство будет работать не на виду, а станет всего лишь частью трубопровода в глухой тайге или спрячется среди оборудования в служебных помещениях, оно всё равно должно быть красивым. Потому что в условиях серьёзной конкуренции именно тот факт, хороший дизайн или не очень, часто становится решающим для потребителя.

А ещё — когда долго работаешь в одной отрасли, то привычные формы устройств становятся догмой. Сторонний взгляд дизайнеров часто позволяет увидеть те решения, о которых специалист с устоявшимся подходом может вообще не задумываться.

Евгений Аракас,
руководитель проекта

В условиях конкуренции повлиять на окончательное решение покупателя часто помогает дизайн.
