Этап #1 Постановка задачи
Новый дизайн для системы хранения данных (СХД) «Купол» нужен не для «серии», а для единичного экземпляра серверного шкафа. Этот шкаф будут выставлять на разного рода экспозициях и показывать на презентациях. Тем не менее проект станет полноценной разработкой. Ситуация осложняется тем, что всё сделать нужно в очень сжатые сроки — скоро выставка.
У многих производителей серверных шкафов есть красивая подсветка. Но этого мало — такое сделать просто. Нужно что-то посерьёзнее.
В одном шкафу 42 юнита, так что его габариты строго регламентированы.
Устройство состоит из металлической рамы с ножками и колёсиками, частично прозрачных боковых стенок со съёмными половинками и дверей с двух сторон (также частично прозрачных). В конструкции есть кнопки сброса/выключения внутренних устройств.
На выставках шкаф будет светом и звуком имитировать работу настоящего; его можно будет открыть, частично вытащить содержимое и рассмотреть его. Однако конструкция сразу разрабатывается с прицелом на будущее — она должна быть модульной, чтобы при необходимости можно было добавить в СХД новые элементы.
Также шкаф обязательно должен быть ремонтопригоден: возить его по выставкам значит постоянно разбирать/собирать. Сборка будет на болтах, для съёмных элементов подойдут защелки.
Давайте оценим серверные шкафы других производителей?
Жёстко определенные форм-фактор и габариты накладывают много ограничений на дизайн. Но кое-что придумать можно.
Этап #2 Эскизирование
Что касается дизайна, то он, помимо того, что выглядеть современным, технологичным, функциональным и т.д., должен обозначать принадлежность шкафа к дорогому ценовому сегменту. Если по-простому, то шкафы, которые есть сейчас, «вау-эффекта» не производят. А надо, чтобы этот эффект был.
Так как размеры устанавливаемых в шкаф компонентов определены до миллиметра, сначала лучше нарисовать схему модулей.
Времени на разработку мало, стартуем без черновиков — сразу с чистовых вариантов:
Того самого времени мало не только у нас, но и у заказчика, поэтому выбор делается быстро:
Этап #3 3D-моделирование
Этап #4 Инжиниринг корпуса
На разработку конструкции и конструкторскую документацию даётся три недели. А ещё лучше, если всё будет сделано раньше: серверный шкаф будет смонтирован на выставке, но к её началу его ещё надо успеть изготовить.
Пока есть проблема: у нас нет моделей внутренних компонентов шкафа. Однако она решаема: расстояния между «полок» таких шкафов всегда стандартные, чтобы покупатель легко мог поставить туда любой сервер. Это достигается за счёт отверстий с заданным шагом, расположенных на вертикальных направляющих.
Допустимые технологии производства — резка, обработка стекла и органического стекла; резка, гибка, обработка металлов; экструзия, резка, обработка алюминия.
Тестовые рендеры:
При рендеринге возникло подозрение, что петли дверей у шкафа не совсем те, что нужно. Возможно, что дверь будет плохо открываться: отверстия под петли отнесены на довольно большое расстояние от края дверного полотна.
Всё из-за того, что когда дверь попытались «открыть» на модели, то распахнуть полностью её не смогли:
Пока одни разбираются с петлями, другие подготавливают к печати надписи на корпусе.
Логотип СХД «Купол» для лазерной гравировки:
Модель с «правильными» петлями:

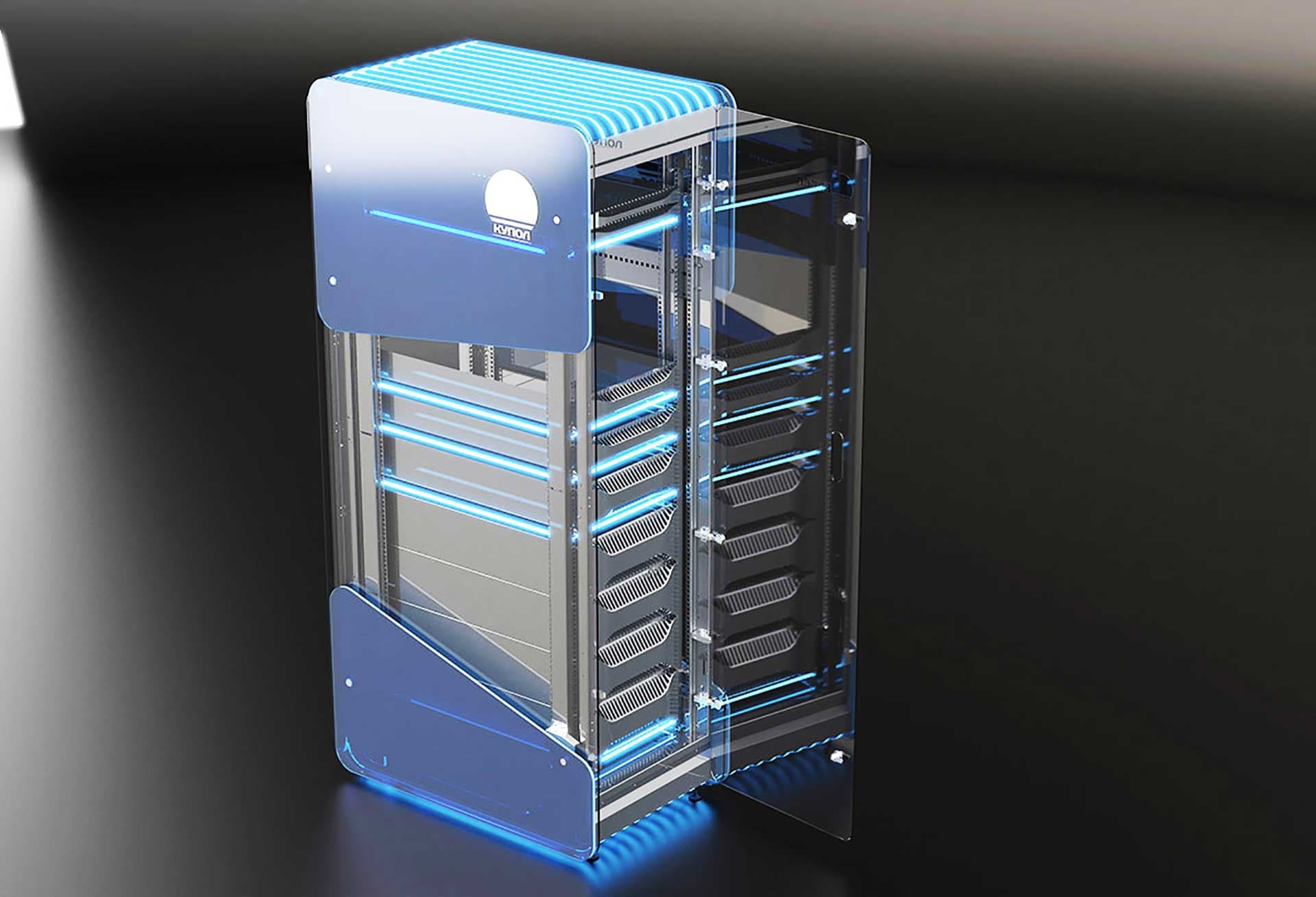

Итоговые рендеры:
И вот результаты работ отправляются изготовителю прототипа.
Этап #5 Прототипирование
— Формлабу этот проект запомнился очень сжатыми сроками и чётким дедлайном по сдаче опытного образца. На старте мы определяем сроки разработки, фиксируем их в договоре и соблюдаем. Но ещё есть и этапы согласований, которые зависят от клиента, и этап производства, зависящий от завода подрядчика. В этом проекте нам надо было организовать всё так, чтобы точно успеть к дате начала выставки. Осложнялось это еще и тем, что события происходили в период карантина/самоизоляции…
Но, несмотря ни на что, и мы всё успели, и клиент успел, а результат разработки порадовал всех участников. Результат экспонировался на всех профильных выставках страны.
Евгений Аракас,
руководитель проекта
