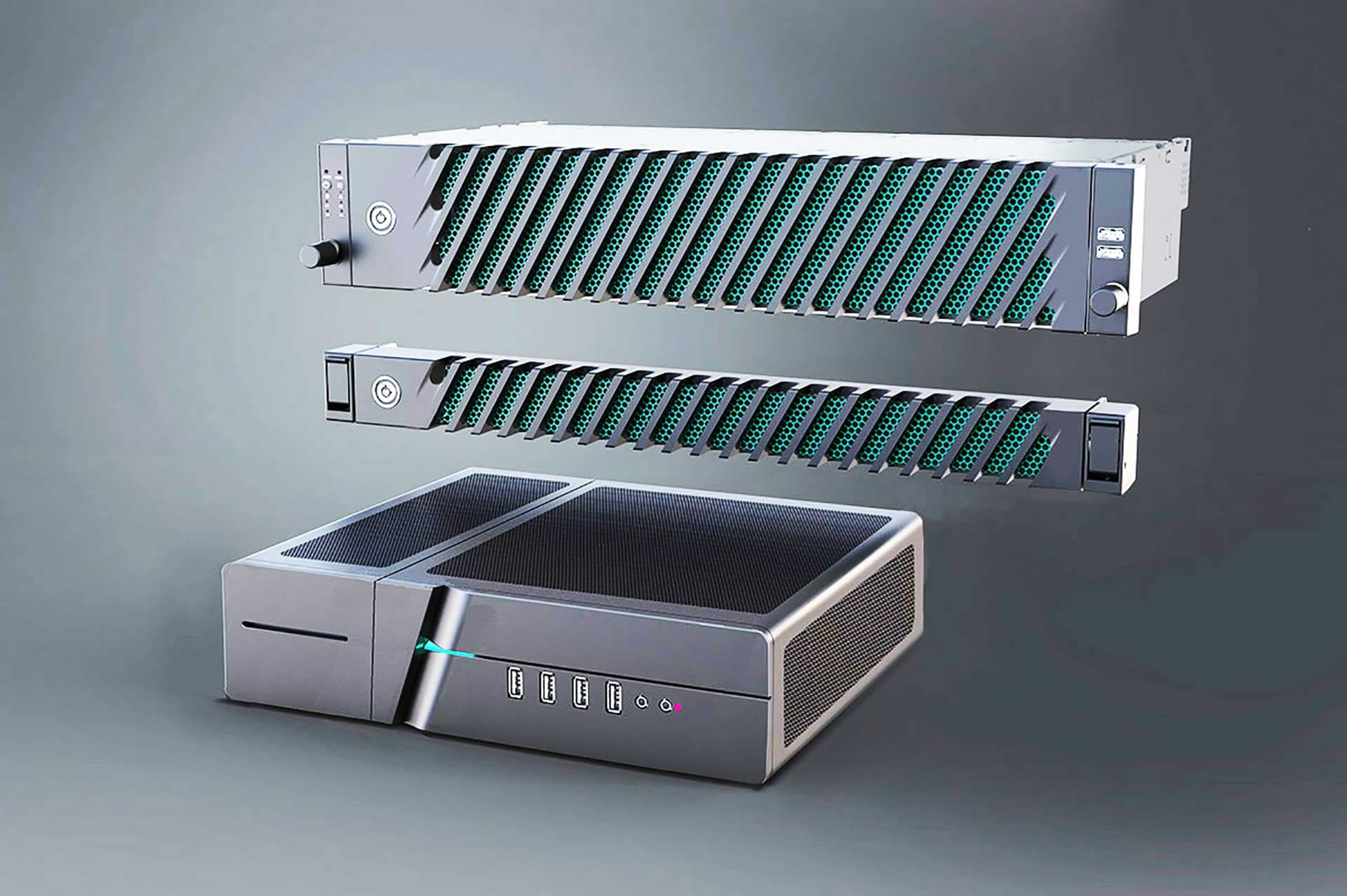

Лицевые панели для серверов

Разработка дизайна и эргономического решения линейки декоративных лицевых панелей для серверов. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Задача — разработка внешнего вида и эргономики новых лицевых декоративных панелей для серверов. Разрабатывать будем три панели, отличающиеся размерами. Это:

  • лицевая панель для одноюнитового сервера;
  • лицевая панель для двухюнитового сервера;
  • лицевая панель для мини-сервера.
Типовая декоративная лицевая панель для сервера — пример
Типовая декоративная лицевая панель для сервера — пример
Лицевая панель для одноюнитового сервера, габариты — 44 х 480 мм. Эта панель открывается, под ней расположены кнопки.

На двухюнитовом сервере кнопки управления находятся сбоку, на боковых ручках.
Лицевая панель для двухюнитового сервера — кнопки управления находятся по бокам
Лицевая панель для двухюнитового сервера — кнопки управления находятся по бокам
Лицевая панель для мини-сервера состоит из двух частей — лицевой панели базового блока и лицевой пластины дополнительного блока, которая может использоваться отдельно.

Мини-сервер

Технические требования: максимальная толщина панели от края внутренней части крепежа — максимум 10 мм (но чем меньше, тем лучше); площадь вентиляционных отверстий: минимум — 30%, а идеально — 80%.


Ещё серверы будут опечатывать, поэтому на корпусе (где-нибудь не на видном месте) нужно предусмотреть площадку, разъём или отверстие, достаточное для пломбы.


И фишка этих панелей в том, что они должны легко выдерживать падение со стола (примерно с высоты около метра).

Дизайн лицевых панелей серверов других производителей

Этап #2

Разработка дизайна корпуса

Эскизирование

Лицевые панели состоят из двух компонентов: сетки, прикрывающей основные элементы, и декоративных линий, поверх сетки, образующих узор.


Серверы монтируются в серверный шкаф, в горизонтальном положении, один над другим, потому интересным вариантом стал бы такой дизайн, где элементы оформления панелей разных серверов, поставленных друг на друга, образовывали бы особый рисунок.


Цветовая гамма: черный, серебро, зеленый (последний — ещё корпоративный цвет). И никаких намёков на других производителей, то есть их элементы дизайна однозначно под запретом.

Варианты для чистовой отрисовки выбраны. Получилось стильно, солидно (и даже слегка готично):

И вот выбор сделан:
Этап #3

Разработка дизайна корпуса

3D-моделирование
— По нашей дизайнерской модели заказчик проводил расчеты на охлаждение, а мы вносили коррективы, пока результат всех не устроил. Да, мы не добрались до разработки непосредственно конструкции, но даже на этапе дизайна сумели отработать много технологических моментов. И, кстати, уже на этом же этапе разработки мы консультировались с производством на предмет технологичности дизайна.

Евгений Аракас
Руководитель проекта
Даже на этапе разработки дизайна мы можем отработать много технологических моментов.
