Этап #1 Постановка задачи
Дожили: и чаевые официанту теперь можно дать через терминал. Оплата — картой.

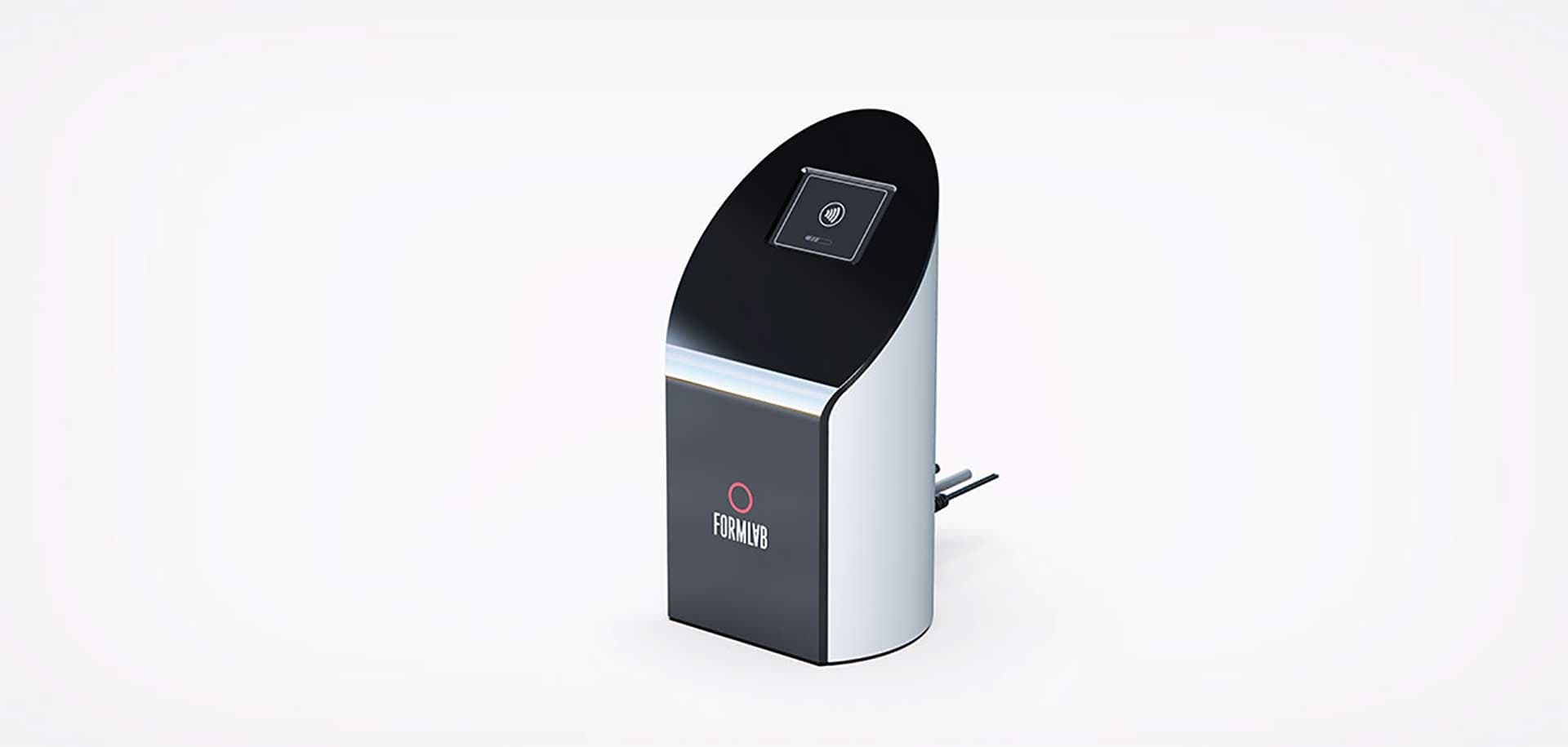

Новый терминал будет примерно повторять форму аналога.
Терминал состоит из корпуса цилиндрической формы, верхняя часть которого скошена. Девайс небольшой, его можно и поставить куда-нибудь на барную стойку кафе, и принести прямо на столик клиента: высота всего 17 см, диаметр — ~11.
Собственно корпус — это основание, закрепленное на основании штанги-«скелета», на которое устанавливаются внутренние компоненты; верхняя скошенная часть, боковая стенка, экран (должен располагаться где-то на верхней части корпуса), плата управления с wi-fi модулем и wi-fi антенной.
В нижней части терминала расположен аккумулятор. Сзади нужно предусмотреть три разъёма: питания, для сетевого шнура (RJ-45) и, естественно, USB.
Одно из основных требований к эргономике — устойчивость. Неудобно получится, если желающий дать чаевые нечаянно уронит терминал. Поэтому маленькое устройство должно твёрдо стоять на месте — можно добавить в конструкцию корпуса утяжелитель. И обязательно поставить на мягкие ножки.
Кстати, по поводу «уронит» — терминал должен с лёгкостью выдерживать падения с высоты до полутора метров. Естественно, без ущерба для работоспособности.
Для сервисного обслуживания потребуется доступ к плате управления и аккумулятору. Его крышка может держаться на защёлках, но крепления остальных деталей корпуса и внутренних компонентов будет на болтах.
Этап #2 Эскизирование
Границы дизайна обозначены чётко, поэтому можно обойтись даже без черновиков. Разве что показать разные цвета (по условиям ТЗ терминал будет из яркого, приятного на ощупь пластика и может быть красным, желтым, голубым или оранжевым).Тактильные ощущения эскизами не передать, а цвета — вполне.
И сразу следует выбор:
Только терминал будет без полосочки по контуру. Рендеры:
Этап #3 3D-моделирование
Моделей платы, дисплея, аккумулятора, модуля для прикладывания карт мы не получили. Значит, всё будем моделировать сами. Но попозже, пока же — просто модель.
Можно приступать к конструкции, но конструкторы Формлаба видят проблему в эргономике терминала: подносить карту фронтально, к значку с NFC (там будет расположен соответствующий модуль) будет неудобно. Поди разбери, что там написано на стенке, когда терминал находится ниже уровня глаз. Плюс люди, не зная, к чему прикладывать карту, обычно подносят её к самому яркому и визуально выделяющемуся элементу — дисплею.
Будем ли что-то менять? Отправляем эскизную конструкцию заказчику и ждём ответа.
Не будем ничего менять, будем делать прототип.
Рендеры:
