Чтобы сэкономить время, нервы и бюджет.

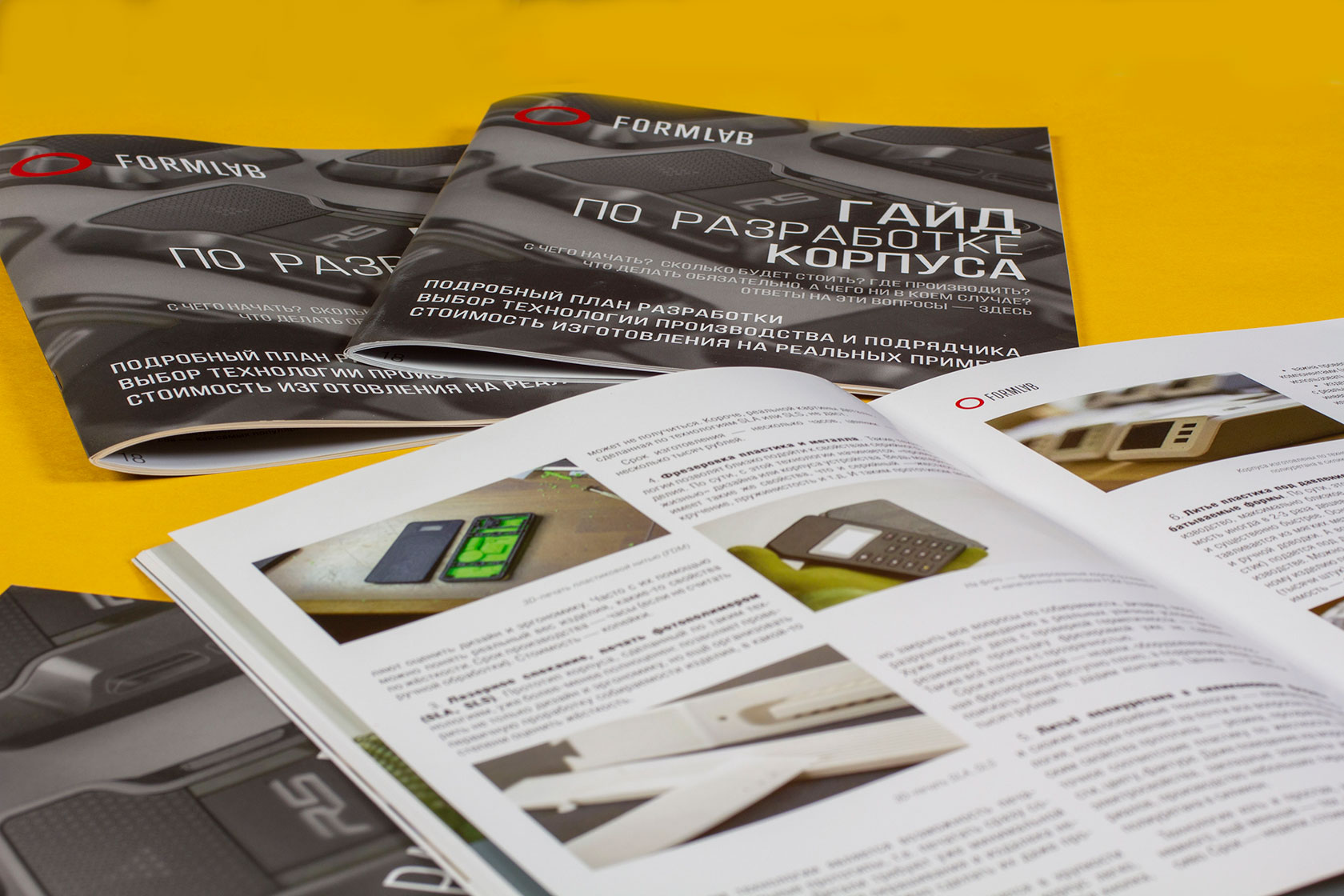

Чтобы разобраться в этапах разработки и рассчитать стоимость производства
ПерейтиЧтобы разработать корпус самостоятельно вместе со специалистами Формлаб
ПерейтиЧтобы быстро показать заказчику работающий прототип и не тратить время на разработку с нуля

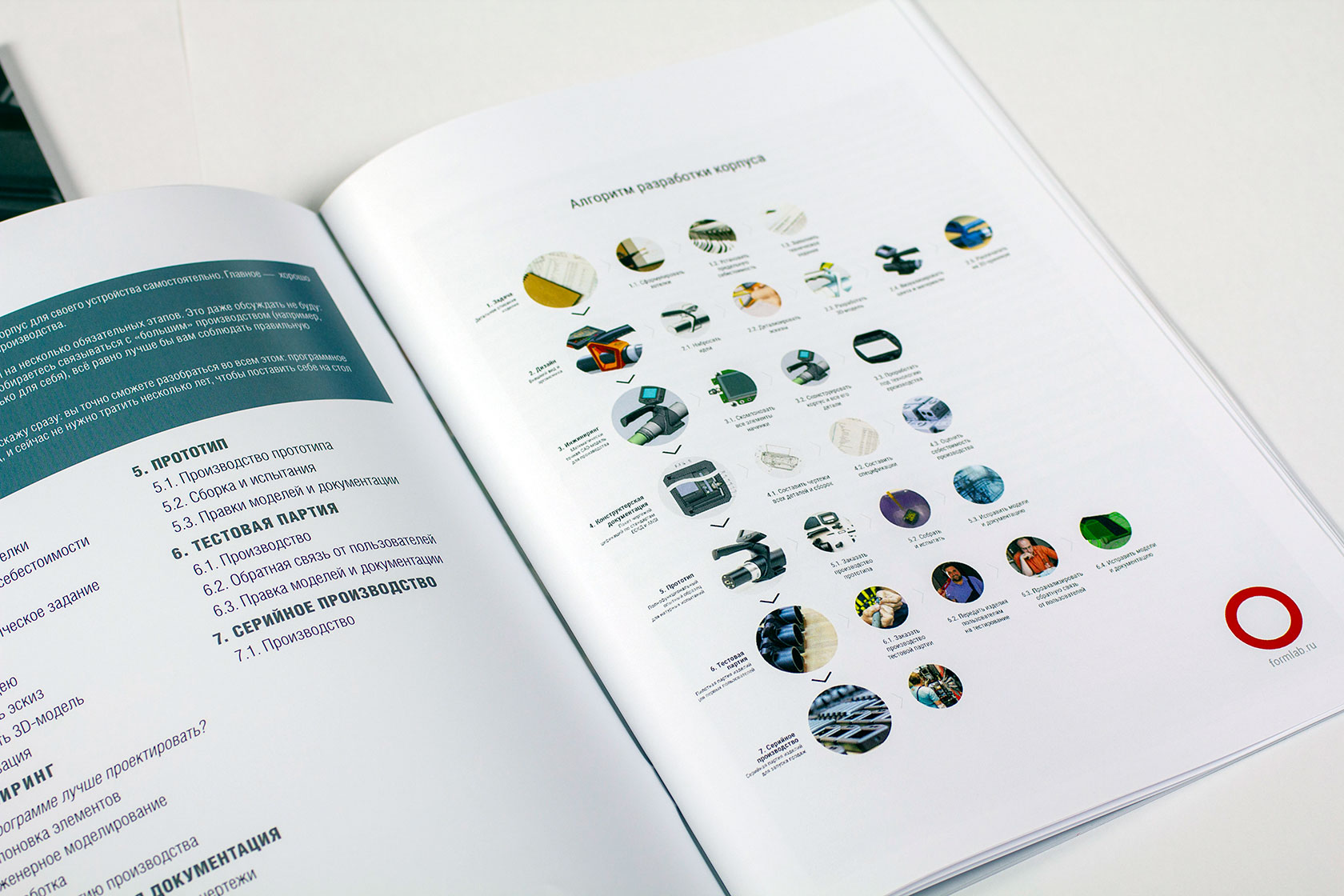

Скоро запустимРазберитесь в этапах, сэкономьте на переделках, посчитайте реальный бюджет
На основе 15+ лет опыта и сотен проектов Формлаба.

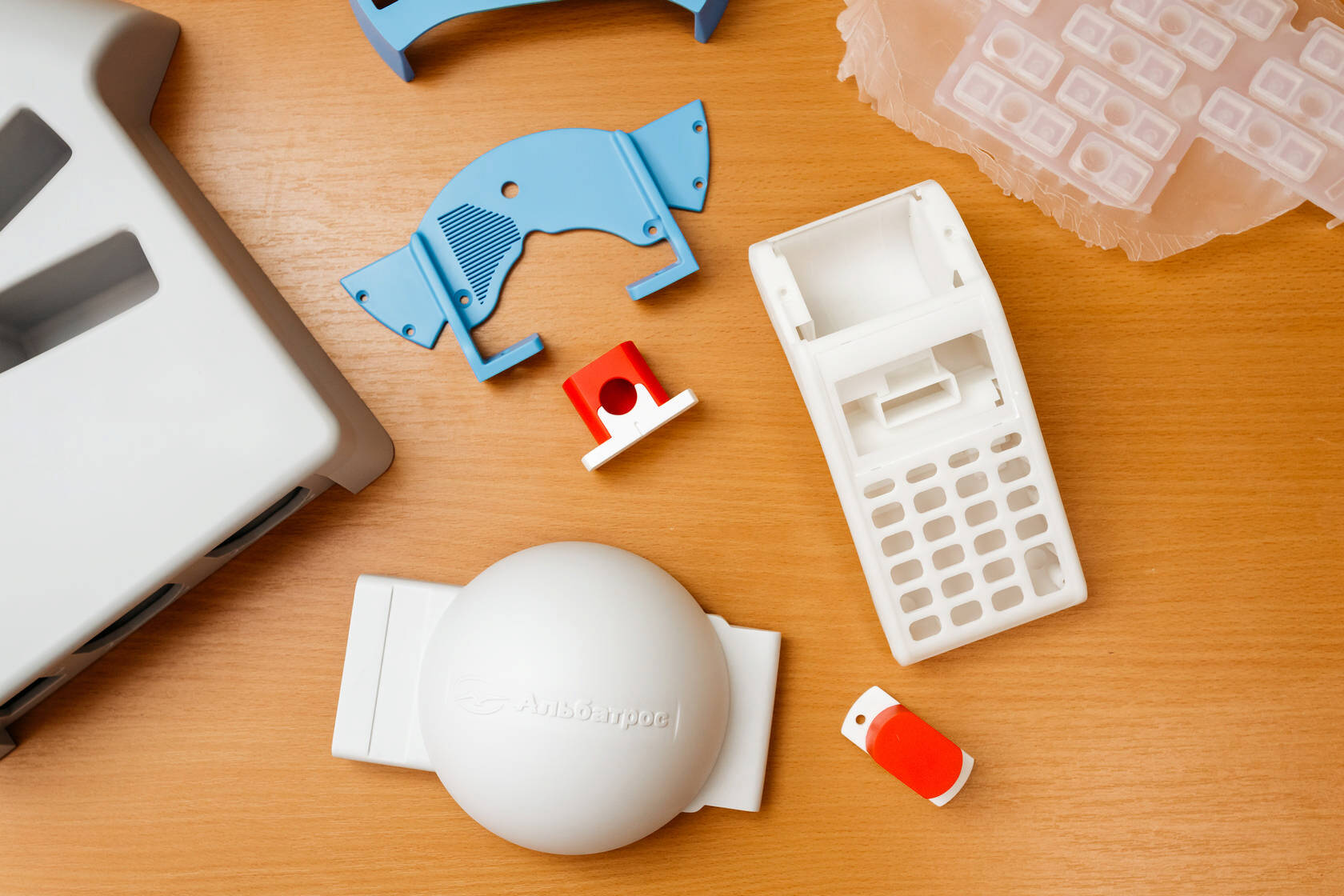

Научитесь создавать корпуса для электроники - от идеи до прототипа и запуска производства
Для разработчиков, инженеров и тех, кто запускает устройство в производство.
Примеры корпусов с ценами прототипа и тиража. По каждому можно забрать PDF с деталями. Именные проекты не дублируем - они лежат в портфолио.
Стоимость прототипа, выполненного фрезеровкой, — $2500. Стоимость одного экз. при тираже в 20 шт. с учётом стоимости форм (литьё в силиконовые формы) — $400. Корпусная деталь из AB
Прототип, выполненный фрезеровкой, — $350. Стоимость одного экз. при тираже в 25 шт. (литьё в силиконовые формы) — $70. Стоимость комплекта пресс-форм — $6.000. Стоимость одного эк
Стоимость комплекта — 86 500 руб. при тираже 25 штук. Прозрачная деталь из стойкого к ультрафиолету полиуретана.
Стоимость прототипа, выполненного фрезеровкой, — $800. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм (литьё в силиконовые формы) — $95. Две корпусные детали из
Стоимость прототипа, выполненного фрезеровкой, — $290. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм (литьё в силиконовые формы) — $65. Две корпусные детали из
Стоимость прототипа, выполненного фрезеровкой, — $325. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм — $80. Две корпусные детали из ABS-пластика
Стоимость прототипа, выполненного фрезеровкой, — $340. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм — $50. Одна корпусная деталь из ABS-пластика.
Прототип, выполненный фрезеровкой, — $2.300. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм — $320. Две корпусные детали из ABS-пластика.
Прототип, выполненный фрезеровкой, — $420. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм (литьё в силиконовые формы) — $45. Две корпусные детали из ABS-пластика
Прототип, выполненный фрезеровкой, — $1.200. Стоимость одного экз. при тираже в 25 шт. с учётом стоимости форм (литьё в силиконовые формы) — $220. Две корпусные детали из ABS-пласт
Прототип, выполненный фрезеровкой, — $650. Стоимость одного экз. при тираже в 25 шт. (литьё в силиконовые формы) — $80. Две корпусные детали из ABS-пластика.
Прототип, выполненный фрезеровкой, — $1.000. Стоимость одного экз. при тираже в 50 шт. (с учётом стоимости форм) — $90. Две корпусные детали из ABS-пластика.
Две корпусные детали: 1. Алюминиевая деталь (экструзия) 150*50*216 мм Стоимость фильер — $3700. Стоимость одной детали при тираже 3000 шт. — $5. 2. Пластиковые заглушки , 2 шт, раз
Стоимость прототипа — $350. Стоимость пресс-формы — $12.000. Ресурс пресс-формы — 300 тыс. циклов. Стоимость одной детали — $1.4 при тираже 10 000 штук. Материал — ABS-пластик.
Стоимость прототипа — $230. Стоимость пресс-формы - 5.000$ Ресурс пресс-формы — 200 тыс. циклов. Стоимость одной детали — $1.1 при тираже 10 000 штук. Одна корпусная деталь из ABS-
Стоимость прототипа — $200. Стоимость пресс-формы — $4.300. Ресурс форм — 200 тыс. циклов Стоимость одной детали — $0.5 при тираже 1 000 штук. Одна корпусная деталь из ABS-пластика
Стоимость прототипа — $60. Стоимость форм — $1.500 (восьмиместная форма). Ресурс форм — 300 тыс. циклов. Стоимость одной детали — $0.8 при тираже 8 000 штук. Одна крепёжная деталь
Стоимость одного экз. при тираже в 10 000 шт. ( с пластиковым корпусом ) — $14,5. Стоимость одного экз. при тираже в 10 000 шт. (с алюминиевым корпусом) — $16,5. Корпус + клавиши +
Прототип, выполненный фрезеровкой, — $850. Стоимость одного экз. при тираже в 25 шт. (литьё в силиконовые формы) — $170. Стоимость комплекта пресс-форм — $22.000 Стоимость одного э
Стоимость прототипа — $5.000. Стоимость пресс-форм — $150.000. Ресурс форм — 300 тыс. циклов. Стоимость комплекта деталей — $20 при тираже 10 000 штук. Две корпусные детали из ABS-
Стоимость прототипа — $2.500. Стоимость пресс-формы — $32.000. Ресурс пресс-формы — 50 тыс. циклов. Стоимость детали — $8.2 при тираже 1 000 штук. Одна корпусная деталь из ABS-плас
Стоимость прототипа — $1.200. Стоимость пресс-форм — $14.000 ($7.000 основание, $4.500 верхняя крышка, $2.500 крышка и кнопки). Ресурс форм — 500 циклов. Стоимость комплекта детале
Стоимость прототипа — $750. Стоимость пресс-форм — $12.000 ($5.000 задняя крышка, $4.000 передняя крышка на два места, $3.000 крышки и шарниры на три места). Ресурс форм — 300 тыс.
Стоимость прототипа — $280. Стоимость пресс-форм — $5.500 корпус (двухместная форма) и $1.500 — уплотнитель. Ресурс пресс-форм — 50 тыс. циклов. Стоимость комплекта деталей — $1.3
Стоимость прототипа — $200. Стоимость пресс-формы — $5.000 (одна форма на два места). Ресурс пресс-форм — 50 тыс. циклов Стоимость комплекта деталей — $0.8 при тираже 1 000 штук. Д
Стоимость прототипа — $150. Стоимость пресс-формы — $2.500 (одна форма на три места). Ресурс пресс-формы — 50 тыс. циклов Стоимость комплекта деталей — $0.5 при тираже 5 000 штук.
Прототип, выполненный фрезеровкой, — $350. Стоимость одного экз. при тираже в 25 шт. (литьё в силиконовые формы) — $70. Стоимость комплекта пресс-форм — $6.000. Стоимость одного эк
Стоимость прототипа — 70 000 руб. Стоимость корпуса при тираже 10 штук — 30 000 руб. Стоимость корпуса при тираже 200 штук — 7 000 руб.
Стоимость прототипа (металл) — 200 000 руб. Стоимость корпуса — 35 000 руб. пр тираже 1 000 штук.
Дизайн и конструкция новой модели стационарного вертикального лазерного аппарата для удаления волос
Медицинский анализатор
Микротерминал для ввода результатов медицинских тестов
Дизайн и эргономика корпуса новой модели косметологического аппарата Jet-Pil для жидкого пилинга
Обновление дизайна манипулы в соответствии с современными тенденциями
Нужно осовременить корпус и добиться приемлемой себестоимости изделия.
Дизайн, эргономика и конструкция линейки хирургических устройств
Прототип медицинского аппарата для обработки образцов донорских фекалий
Стоимость прототипа (металл) — 20 000 руб. Стоимость корпуса — 2 500 руб. при тираже 1.000 штук. Стоимость прототипа (пластик) — 3 000 руб. Стоимость пластиковой панели — 900 руб.
Стоимость прототипа — 20 000 руб. Стоимость комплекта деталей — 500 руб. при тираже 1 000 штук. Две металлические детали.
Прототип, выполненный фрезеровкой, — $1 500 Пресс-формы для литья корпуса из пластика — $17 000 Пресс-формы для литья корпуса из алюминия — $23 000 Стоимость одного экз. при тираже
Стоимость прототипа (металл — две корпусные детали из алюминия) — $2.000. Стоимость пресс-формы (два места) — $42.000. Ресурс форм — 150 тыс. циклов. Стоимость корпуса — $93 при ти
Стоимость прототипа (металл — две корпусные детали из алюминия) — $700. Стоимость пресc-формы (два места) — $9.000. Ресурс форм — 30 тыс. циклов. Стоимость корпуса — $3.2 при тираж
Стоимость прототипа (корпус полностью) — $800. Стоимость фильеры — $3.000. Стоимость корпуса — $110 при тираже 500 штук. Технологии: экструзия алюминия + дофрезеровка, гибка и резк
Стоимость прототипа (металл) — $650. Стоимость фильеры — $7.500. Стоимость корпуса — $1.8 при тираже 10 000 штук. Технологии: экструзия алюминия + дофрезеровка + анодирование.
Две корпусные детали: 1. Алюминиевая деталь (экструзия) 150*50*216 мм Стоимость фильер — $3700. Стоимость одной детали при тираже 3000 шт. — $5. 2. Пластиковые заглушки, 2 шт, разм
Бюро, которое разрабатывало планшет, понадобился корпус с оригинальным дизайном и более производительной системой охлаждения.
Реверс-инжиниринг зарубежного аналога тренажёра для запуска в производство.
Устройство для проведения неразрушающего контроля в экстремальных условиях.
Корпус прибора, работающего в экстремальных условиях.
Отличия этого устройства от аналогов: функций — больше, стоимость — ниже
Противокражная система для поставок на рынок США.
Устройству системы контроля требовался корпус. Штатные разработчики справиться не смогли: им не хватало опыта в создании корпусов.
Профессиональный дизайн корпуса для новой модели караоке-машины. Макет, разработка конструкции корпуса, опытный образец.
Корпус мобильного терминала для считывания QR-кодов. Разработка дизайна корпуса, конструкции, прототипирование и подготовка к производству.
Разработка корпуса модуля для автотюнинга. Промдизайн «под Porsche», конструкция, макетирование.
Дизайн корпуса промышленного защищённого компьютера «КВАНТ-21». Материалы корпуса: пластик, металл, резина.
Дизайн, эргономика и конструкция влаго- и пылезащищенного корпуса дозиметра (IP67). Макет, прототип, производство.
Концепт-дизайн корпуса противокражной антенны для продаж за рубежом. Разработка универсальной конструкции корпуса. Прототипирование.
Промизайн и эргономика корпуса блока управления охранной сигнализации. Разработка четырех вариантов конструкции. Прототипирование. Материал — ABS-пластик.
Создание дизайна, эргономики и конструкции корпуса новой модели биохимического анализатора Витал. Макетирование.
Разработка нового дизайна и конструкции корпуса медицинского эндоскопического прибора, снижение себестоимости его производства. Изготовление опытного образца и запуск в "серию".
Доработка конструкторской документации для производства корпуса маршрутизатора. Подготовка к серийному изготовлению.
Дизайн и эргономика корпуса биометрического терминала системы управления рабочим временем. «Скоростное» прототипирование. Разработка конструкции под разные технологии производства.
Промдизайн и проработка эргономики корпуса отечественного планшета для нужд "оборонки". Прототипирование и мелкосерийное производство.
